Turbina zamienia wiatr w prąd tylko wtedy, gdy rotor, generator i sterowanie pracują jako jeden układ
- Łopaty przechwytują energię wiatru dzięki różnicy ciśnień, a nie przez sam „napór” powietrza.
- Rotor obraca wał, a generator zamienia ruch obrotowy na energię elektryczną.
- Układ pitch i yaw utrzymuje turbinę w bezpiecznej oraz wydajnej pozycji względem wiatru.
- Produkcja energii rośnie bardzo szybko wraz z prędkością wiatru, dlatego lokalizacja ma ogromne znaczenie.
- Turbina ma progi startu, pracy nominalnej i odcięcia przy zbyt silnym wietrze.
- W polskich warunkach liczą się też przyłącze do sieci, dostęp serwisowy i sąsiedztwo zabudowy lub pól.

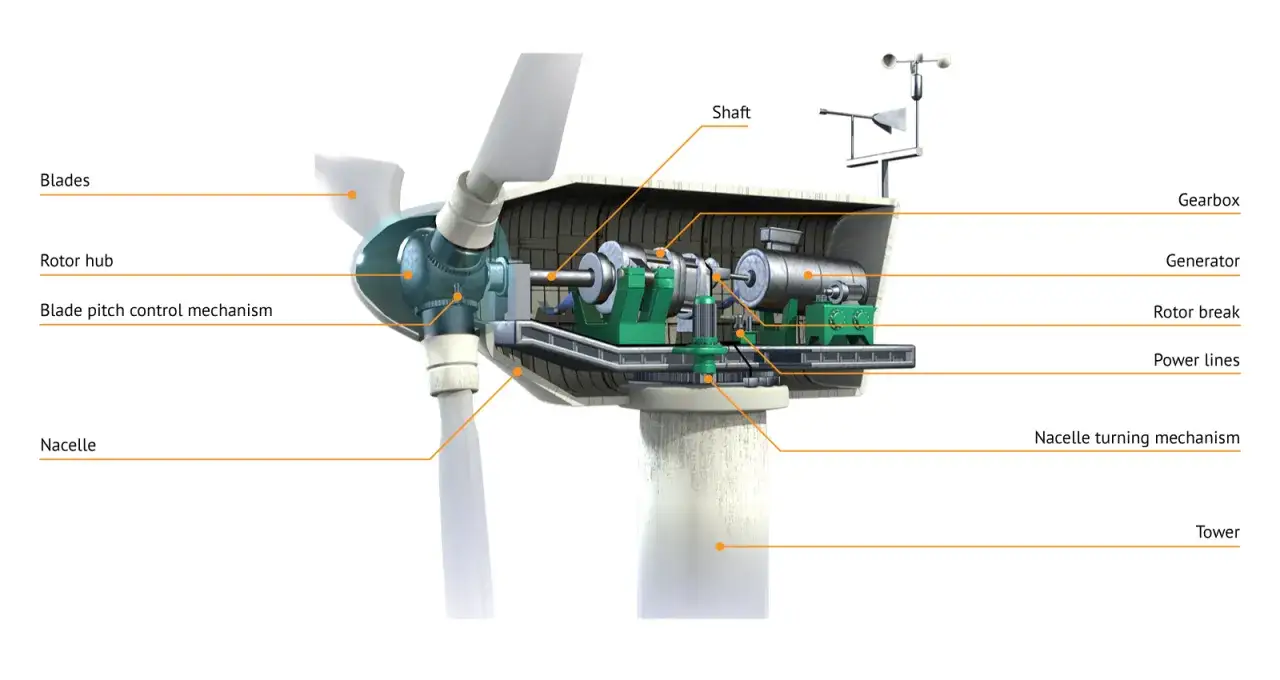

Z czego składa się turbina wiatrowa
Zanim przejdę do samego procesu, rozbijam turbinę na części, bo wtedy całość przestaje wyglądać jak jeden „wiatrak” i zaczyna przypominać precyzyjny układ napędowy. W praktyce każda część ma tu swoją rolę, a awaria jednego elementu potrafi zatrzymać całą instalację.
| Element | Rola | Dlaczego jest ważny |
|---|---|---|
| Łopaty | Przechwytują energię wiatru i wprawiają rotor w ruch | Ich profil aerodynamiczny decyduje o tym, ile energii da się odzyskać |
| Rotor i piasta | Łączą łopaty i przekazują moment obrotowy dalej | To centralny element mechaniczny całej turbiny |
| Wał niskoobrotowy | Przenosi ruch z rotora do dalszej części napędu | Musi wytrzymać duże siły i drgania |
| Przekładnia | Podnosi prędkość obrotową wału | Nie każda turbina ją ma, ale w wielu konstrukcjach ułatwia pracę generatora |
| Generator | Zamienia energię mechaniczną na elektryczną | To tutaj powstaje prąd |
| Układ pitch | Zmienia kąt ustawienia łopat | Pozwala regulować moc i chronić turbinę przy silnym wietrze |
| Układ yaw | Ustawia gondolę względem kierunku wiatru | Bez tego turbina szybko traciłaby sprawność |
| Wieża i fundament | Utrzymują całą konstrukcję na odpowiedniej wysokości | Wyższy punkt zwykle oznacza lepszy i mniej turbulentny wiatr |
| Transformator i osprzęt elektryczny | Dopasowują parametry prądu do sieci | Ułatwiają bezpieczne przesłanie energii dalej |
W dobrze zaprojektowanej turbinie te elementy pracują niemal bez przerwy w tle, a człowiek widzi głównie ruch łopat. Kiedy już wiadomo, co jest na pokładzie, łatwiej przejść krok po kroku przez sam moment zamiany wiatru w energię elektryczną.
Tak wiatr zamienia się w prąd
Najważniejszy mechanizm jest zaskakująco elegancki. Łopaty działają podobnie jak skrzydło samolotu: gdy wiatr opływa profil łopaty, po jednej stronie powstaje niższe ciśnienie, po drugiej wyższe, a różnica tych ciśnień zaczyna obracać rotor. To nie jest zwykłe „pchanie” łopaty przez powietrze, tylko zjawisko aerodynamiczne, które da się dobrze wykorzystać dopiero przy odpowiednim profilu i kącie ustawienia.
- Wiatr trafia na łopaty i wytwarza siłę nośną, która rozpędza rotor.
- Rotor przekazuje ruch na wał niskoobrotowy, a w części konstrukcji dalej na przekładnię.
- Przekładnia, jeśli występuje, zwiększa prędkość obrotową do poziomu potrzebnego generatorowi.
- Generator zamienia ruch obrotowy na energię elektryczną.
- Układ elektroniczny dopasowuje parametry prądu, a transformator podnosi napięcie do przesyłu.
- Energia trafia do stacji transformatorowej lub bezpośrednio do sieci elektroenergetycznej.
W praktyce warto pamiętać, że turbina nie produkuje energii „na surowo” i nie oddaje jej do sieci w przypadkowej formie. To cały łańcuch, w którym mechanika, sterowanie i elektryka muszą się zgadzać co do sekundy. I właśnie dlatego o końcowym wyniku nie decyduje sam wiatr, ale także warunki jego wykorzystania.
Co decyduje o wydajności całego układu
Ja zwykle zaczynam od jednej liczby, bo ona najlepiej pokazuje skalę zjawiska: jeśli prędkość wiatru wzrośnie o 10 procent, potencjalna moc rośnie mniej więcej o 33 procent. Jeśli wiatr podwoi prędkość, teoretyczny potencjał energetyczny rośnie około ośmiokrotnie. To dlatego lokalizacja turbiny ma tak ogromne znaczenie i dlatego nie da się oceniać jej pracy wyłącznie po samej nazwie modelu.
- Prędkość wiatru ma największy wpływ na uzysk. To najważniejszy czynnik i zarazem najbardziej zmienny.
- Pole zamiatane przez łopaty też jest kluczowe. Im większa średnica wirnika, tym więcej energii można przechwycić z jednego przepływu powietrza.
- Wysokość wieży zwiększa szanse na mocniejszy i mniej porywisty wiatr, bo przy ziemi przepływ jest zwykle bardziej zaburzony.
- Gęstość powietrza ma znaczenie, bo zimne i gęstsze powietrze niesie więcej energii niż ciepłe, rozrzedzone.
- Turbulencje obniżają efektywność i zwiększają obciążenia mechaniczne. Z tego powodu przeszkody terenowe, zabudowa i niewłaściwy rozstaw turbin potrafią zrobić różnicę.
- Dostępność techniczna wpływa na roczny uzysk. Jeśli turbina stoi, nie produkuje, nawet jeśli warunki wiatrowe są dobre.

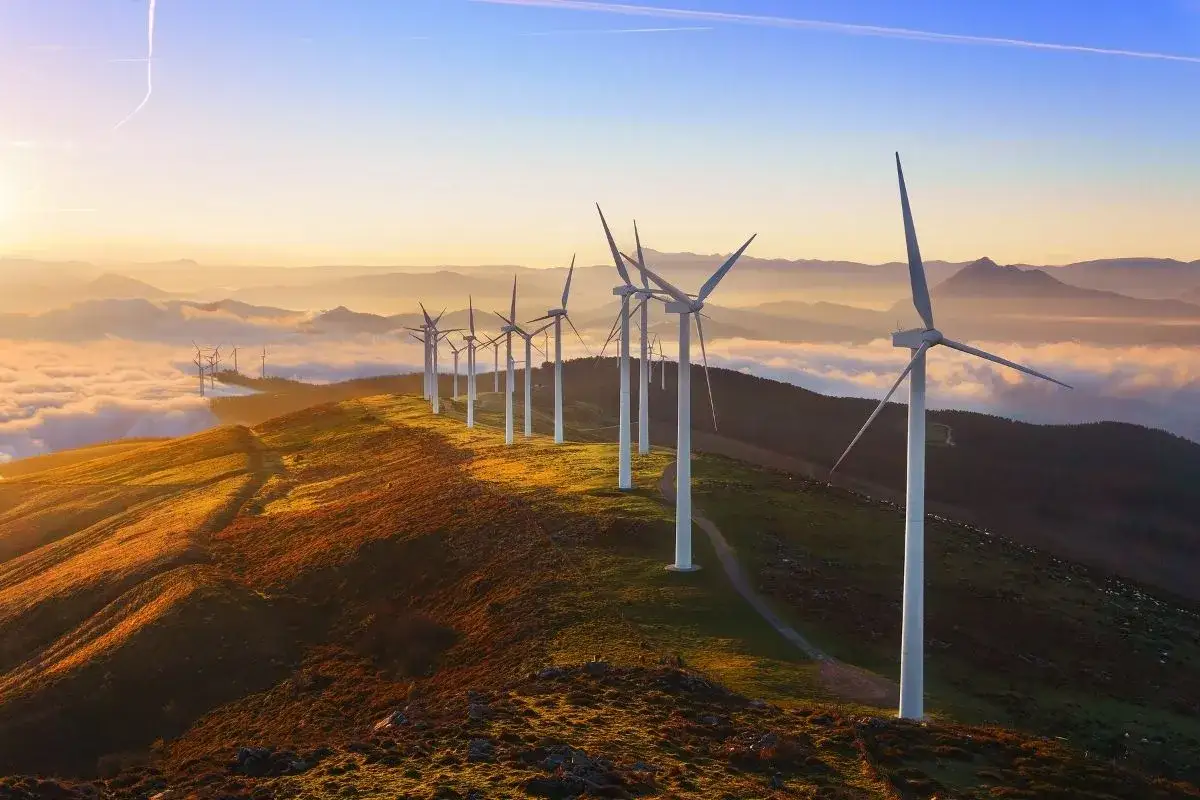

W farmie wiatrowej liczy się jeszcze jedno zjawisko, które wielu osobom umyka. Każda turbina zostawia za sobą strefę zaburzonego przepływu, czyli ślad aerodynamiczny, a kolejna jednostka ustawiona zbyt blisko dostaje już „osłabiony” wiatr. Dlatego układ rozmieszczenia na farmie ma realny wpływ na produkcję, a nie jest tylko kwestią geometrii na mapie.
Kiedy rozumie się te zależności, łatwiej docenić, dlaczego turbina musi mieć też solidne zabezpieczenia. Zbyt silny wiatr nie jest dla niej prezentem, tylko zagrożeniem.
Jak turbina broni się przed zbyt silnym wiatrem
Turbina nie pracuje w dowolnym zakresie prędkości. Ma progi, których przestrzega automatyka, a operator nie musi za każdym razem ręcznie reagować. To ważne, bo przy bardzo mocnym wietrze celem nie jest już produkcja maksymalnej ilości energii, tylko ochrona konstrukcji.
| Stan pracy | Co się dzieje | Typowy zakres orientacyjny |
|---|---|---|
| Start pracy | Łopaty zaczynają się obracać, generator zaczyna produkować energię | Około 3-4 m/s |
| Praca rosnąca | Moc zwiększa się wraz z prędkością wiatru | Do osiągnięcia mocy nominalnej |
| Moc nominalna | Turbina osiąga swoją maksymalną planowaną moc | Często około 11-15 m/s |
| Odcięcie | System hamuje, ustawia łopaty w bezpiecznym położeniu i zatrzymuje pracę | Zwykle około 25 m/s, zależnie od modelu |
Do regulacji służą przede wszystkim dwa układy. Pitch zmienia kąt ustawienia łopat względem wiatru, więc może zwiększać pobór energii albo go ograniczać. Yaw obraca gondolę, czyli część znajdującą się na szczycie wieży, tak aby rotor był zwrócony w stronę wiatru. Do tego dochodzą czujniki, najczęściej anemometr mierzący prędkość wiatru i wiatrowskaz pokazujący kierunek.
Gdy wiatr robi się zbyt mocny, łopaty są ustawiane niemal równolegle do przepływu, czyli w pozycji feathering. To ogranicza siłę działającą na rotor i chroni całą konstrukcję. W dobrze zaprojektowanej turbinie ten proces zachodzi automatycznie i bardzo szybko. Skoro wiemy już, jak turbina dba o bezpieczeństwo, można spokojnie przejść do pytania, dlaczego jedne konstrukcje są bardziej popularne od innych.
Jakie typy turbin spotyka się najczęściej
Różnice między turbinami nie dotyczą wyłącznie mocy katalogowej. Liczy się też sposób ustawiania względem wiatru, sposób przenoszenia napędu i miejsce pracy. Dla czytelnika najprościej jest porównać te rozwiązania po tym, co dają w praktyce.
| Typ rozwiązania | Największa zaleta | Ograniczenie | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| Turbina o poziomej osi obrotu | Najwyższa sprawność i najbardziej dopracowana technologia | Musi być ustawiana do kierunku wiatru | Większość farm lądowych i morskich |
| Turbina o pionowej osi obrotu | Łatwiej „łapie” wiatr z różnych kierunków | Zwykle mniejsza efektywność i rzadsze zastosowanie | Specjalistyczne instalacje, nisze techniczne |
| Układ z przekładnią | Ułatwia współpracę z generatorem przy niższych prędkościach obrotowych | Więcej elementów mechanicznych oznacza większe wymagania serwisowe | Wiele dużych turbin sieciowych |
| Układ direct drive | Brak przekładni to mniej jednego źródła awarii | Generator jest większy i cięższy | Nowoczesne projekty, zwłaszcza tam, gdzie liczy się ograniczenie obsługi mechanicznej |
W praktyce na morzu częściej wykorzystuje się większe jednostki, bo wiatr bywa tam mocniejszy i bardziej równy, ale serwis jest trudniejszy i droższy. Na lądzie przewagę ma łatwiejszy dostęp, choć większą rolę odgrywają warunki terenowe i akceptacja otoczenia. Sama konstrukcja jest więc tylko częścią decyzji. Równie ważne jest to, gdzie turbina stoi i jak wpasowuje się w konkretny krajobraz.
Jak to wygląda w polskich warunkach
W Polsce turbina wiatrowa rzadko jest wyłącznie „maszyną na polu”. To element większej układanki, w której liczą się plan miejscowy, odległość od zabudowy, przyłącze do sieci, drogi dojazdowe i warunki wiatrowe. Dla inwestora lub samorządu nie ma znaczenia tylko to, czy turbina potrafi produkować prąd. Ważne jest też to, czy da się ją sensownie włączyć w otoczenie.
- Na terenach rolniczych turbina zwykle zajmuje niewielką część działki, ale trzeba uwzględnić fundament, serwis i infrastrukturalne dojścia.
- W farmach lądowych bardzo ważny jest układ przestrzenny, bo źle ustawione turbiny zaczynają sobie wzajemnie zabierać część wiatru.
- Na wybrzeżu i na morzu potencjał jest często wyższy, ale rosną koszty budowy, zabezpieczeń i logistyki serwisowej.
- W praktyce przyłącze do sieci bywa tak samo ważne jak sam wiatr. Bez niego nawet dobra turbina nie odda pełnej wartości energetycznej.
Z perspektywy ekologii i nowoczesnego rolnictwa ważne jest jeszcze jedno: dobrze zaprojektowana instalacja może współistnieć z użytkowaniem gruntów, o ile zachowana jest odpowiednia organizacja przestrzeni i komunikacji. Sama obecność turbiny nie przesądza więc o konflikcie z otoczeniem. Bardziej liczy się sposób planowania niż sam fakt jej postawienia.
To prowadzi do najczęstszego błędu w ocenie tej technologii, czyli patrzenia wyłącznie na wygląd maszyny albo na jej moc katalogową. W praktyce decydują rzeczy mniej efektowne, ale dużo ważniejsze.
Co naprawdę decyduje o dobrej pracy turbiny
- Stabilny wiatr jest ważniejszy niż sam pojedynczy podmuch. Turbina lubi warunki powtarzalne, a nie chaotyczne.
- Dobra lokalizacja zwykle daje więcej niż „większy model” ustawiony w kiepskim miejscu.
- Wysokość i średnica wirnika mają bezpośredni wpływ na uzysk energii.
- System sterowania musi działać bez zgrzytów, bo to on pilnuje bezpieczeństwa i sprawności.
- Serwis i dostępność wpływają na to, ile energii turbina naprawdę odda w skali roku.
Jeśli mam zostawić jedną praktyczną myśl, to tę: przy turbinie wiatrowej nie warto patrzeć tylko na to, że „kręci się na wietrze”. Znacznie ważniejsze jest to, jak przechwytuje energię, kiedy zaczyna pracę, kiedy się wyłącza i w jakim otoczeniu została ustawiona. Dopiero wtedy widać, czy instalacja jest dobrze zaprojektowana i czy rzeczywiście ma sens w danej lokalizacji.
