Dobrze dobrana konstrukcja pod panele fotowoltaiczne na dachu decyduje nie tylko o stabilności całej instalacji, ale też o szczelności pokrycia, odporności na wiatr i wygodzie późniejszego serwisu. W praktyce to właśnie stelaż, sposób mocowania i dopasowanie do rodzaju dachu rozstrzygają, czy fotowoltaika będzie działała bezproblemowo przez lata, czy zacznie generować kłopoty już po pierwszej zimie. Poniżej rozkładam temat na czynniki pierwsze: od typów systemów, przez wymagania dachu, po najczęstsze błędy montażowe.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem systemu montażowego
- System dobiera się do pokrycia, nośności i lokalnych obciążeń wiatrem oraz śniegiem, a nie tylko do mocy instalacji.
- Na dachach skośnych najczęściej stosuje się haki, klamry i szyny aluminiowe, a na płaskich konstrukcje balastowe lub kotwione.
- Jak podaje Państwowa Straż Pożarna, instalacje powyżej 6,5 kW wymagają uzgodnienia projektu pod kątem ochrony przeciwpożarowej i zawiadomienia po uruchomieniu.
- Na prostym dachu skośnym sam system montażowy bywa wyraźnie tańszy niż na dachu płaskim lub z rąbka stojącego.
- Najczęstsze problemy zaczynają się od złego uszczelnienia, niedoszacowanego balastu i źle poprowadzonych kabli.
Z czego składa się system montażowy i co naprawdę przenosi obciążenia
Ja zaczynam od prostego założenia: panele są ważne, ale to system montażowy bierze na siebie wiatr, śnieg i drgania. W jego skład wchodzą zwykle szyny nośne, klamry środkowe i końcowe, elementy mocujące do dachu oraz akcesoria zabezpieczające pokrycie, takie jak przekładki czy maty ochronne. Jeśli dach jest płaski, dochodzi jeszcze balast albo kotwy, czyli rozwiązania, które utrzymują konstrukcję w miejscu bez ryzyka przesunięcia.
Najczęściej spotkasz profile aluminiowe i stal nierdzewną. To nie jest przypadek: aluminium jest lekkie, a stal nierdzewna dobrze znosi wilgoć i zmiany temperatury. Stal ocynkowana nadal bywa używana, ale przy agresywniejszym środowisku, np. w pobliżu przemysłu lub nad morzem, trzeba uważnie sprawdzać powłokę i kompatybilność materiałową, żeby nie przyspieszyć korozji galwanicznej.
Najważniejsze elementy, które warto znać
- Szyny montażowe - przenoszą ciężar paneli na dach i ustawiają całą linię modułów.
- Klamry środkowe i końcowe - dociskają moduły w odpowiednich punktach, bez naprężeń na ramie.
- Haki, klamry lub uchwyty dachowe - łączą system z konstrukcją dachu albo z jego pokryciem, zależnie od typu.
- Balast - dociąża system na dachach płaskich, gdy nie chce się wiercić w pokryciu.
- Maty i przekładki ochronne - rozkładają nacisk i chronią membranę, papę albo blachę przed punktowym uszkodzeniem.
To prowadzi do najważniejszej decyzji: jaki system pasuje do konkretnego dachu, bo właśnie tu najczęściej zaczynają się różnice w cenie i trwałości.
Jaki system pasuje do konkretnego dachu
Nie ma jednego uniwersalnego stelaża do wszystkiego. Inaczej pracuje dachówka, inaczej blacha, a jeszcze inaczej stropodach płaski. W praktyce dobór sprowadza się do tego, czy konstrukcja ma być inwazyjna - czyli mocowana do elementów nośnych dachu - czy bezinwazyjna, gdzie ciężar utrzymuje balast, a pokrycie pozostaje nienaruszone.
| Rodzaj dachu | Najczęstszy system | Co daje | Na co uważać |
|---|---|---|---|
| Dachówka ceramiczna lub betonowa | Haki dachowe i szyny aluminiowe | Sprawdzone rozwiązanie, dobra stabilność, szeroka dostępność elementów | Trzeba trafić w krokwie i zadbać o szczelność przy przejściu przez pokrycie |
| Blachodachówka i blacha trapezowa | Uchwyty systemowe, wkręty do profilu, szyny | Szybki montaż i zwykle niższy koszt | Ważne są właściwe uszczelnienia i zgodność uchwytu z profilem blachy |
| Rąbek stojący | Klamry bez wiercenia w pokryciu | Minimalna ingerencja w dach i dobra ochrona szczelności | Nie każdy rąbek ma geometrię pozwalającą na każdy typ klamry |
| Dach płaski | Konstrukcja balastowa albo kotwiona | Duża elastyczność ustawienia, dobre wykorzystanie powierzchni | Nośność, balast, strefy pożarowe i zacienianie między rzędami |
Na dachach płaskich w praktyce spotyka się najczęściej kąty rzędu 5°, 10° i 15°. Niższy kąt zwykle zmniejsza opór wiatru i pozwala gęściej ułożyć moduły, a wyższy poprawia uzysk z pojedynczego panelu, ale wymaga więcej miejsca i często większego balastu. Ja patrzę na to tak: jeśli dach ma ograniczoną powierzchnię, sens ma układ, który daje więcej mocy z metra kwadratowego, a nie koniecznie najbardziej „idealny” kąt z katalogu.
To naturalnie prowadzi do pytania, co dach i projekt muszą realnie wytrzymać, zanim ktokolwiek zacznie wiercić albo dociążać konstrukcję.
Jakie wymagania musi spełnić dach i projekt
Nośność i stan pokrycia
Najpierw sprawdzam konstrukcję nośną, dopiero później samą instalację. Stary dach, pokrycie z końcem żywotności albo stropodach bez aktualnych obliczeń to nie jest dobre miejsce na „montaż w ciemno”. Jeśli dach i tak ma być remontowany w najbliższych latach, rozsądniej jest połączyć oba etapy, niż po kilku sezonach demontować panele tylko po to, by wymienić pokrycie.
W praktyce wykonawca powinien uwzględnić:
- rozstaw i stan krokwi, płatwi lub innych elementów nośnych,
- dodatkowe obciążenie śniegiem, wiatrem i balastem,
- stan pokrycia, membrany lub papy,
- to, czy dach nie ma miejsc osłabionych korozją, zawilgoceniem albo wcześniejszymi naprawami.
Szczelność i odporność na wiatr
Na dachu skośnym największym błędem jest wiercenie bez planu. Każde przejście przez pokrycie trzeba uszczelnić systemowo, a nie „na silikon”. W dachu płaskim z kolei kluczowe staje się równomierne rozłożenie nacisku. Panele nie mogą punktowo ugniatać membrany, bo wtedy problem pojawia się zwykle dopiero po czasie, kiedy woda zacznie szukać drogi pod warstwami dachu.
Dlatego dobre systemy mają przekładki ochronne, odpowiednio dobrany balast i rozwiązania dopasowane do strefy wiatrowej. Zbyt lekka konstrukcja potrafi się przesuwać, a zbyt ciężka niepotrzebnie obciąża stropodach. To klasyczny kompromis, którego nie da się rozwiązać jednym „bezpiecznym” schematem.
Przeczytaj również: Klasa energetyczna D - Co oznacza i czy to faktycznie słaby wynik?
Wymogi przeciwpożarowe i dostęp serwisowy
Jak podaje Państwowa Straż Pożarna, dla urządzeń fotowoltaicznych o mocy powyżej 6,5 kW dochodzi uzgodnienie projektu pod względem ochrony przeciwpożarowej oraz zawiadomienie o rozpoczęciu użytkowania. W dokumentacji często pojawia się też oznakowanie zgodne z PN-HD 60364-7-712, czyli normą opisującą specjalne wymagania dla instalacji PV i zasady bezpieczeństwa przy ich eksploatacji.
W praktyce oznacza to, że trzeba zadbać o:
- strefy dojścia i przejścia techniczne na dachu,
- wolne miejsca przy wyjściach dachowych, świetlikach i urządzeniach wentylacyjnych,
- czytelne prowadzenie kabli i oznaczenie elementów instalacji,
- rozwiązania, które pozwolą służbom lub serwisowi szybko odłączyć zasilanie.
Właśnie dlatego projekt montażu to nie tylko kwestia mechaniczna, ale też organizacja bezpieczeństwa całego obiektu. Gdy to jest dopięte, dopiero wtedy sens ma przejście do samego procesu instalacji.
Jak przebiega montaż bezpieczny dla dachu i instalacji
- Oględziny i pomiary - sprawdza się dach, konstrukcję nośną, stan pokrycia i możliwe zacienienia.
- Projekt rozmieszczenia - ustala się kierunek modułów, odległości między rzędami, miejsca mocowań i trasę kabli.

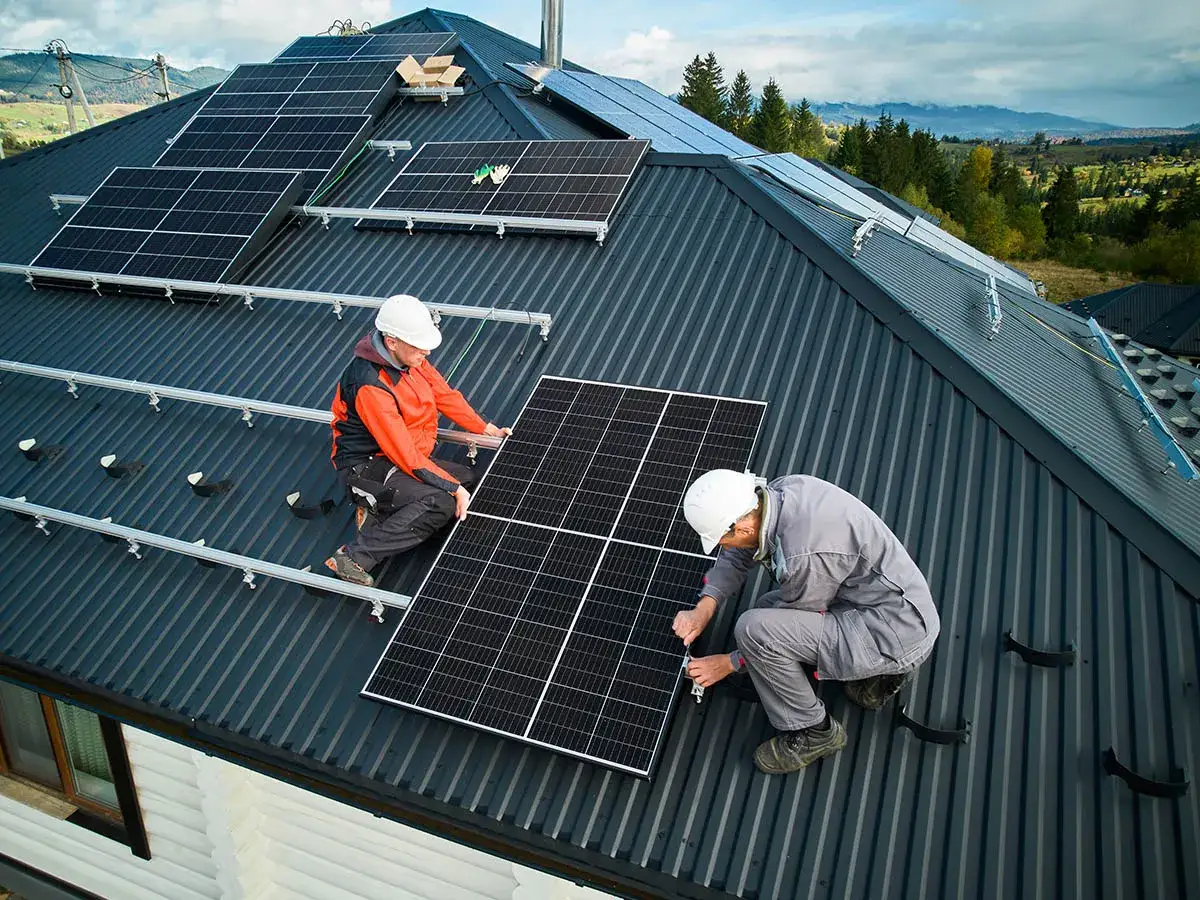

- Montaż elementów nośnych - na dachu skośnym mocuje się haki lub uchwyty do krokwi, a na płaskim ustawia ramy balastowe albo kotwy.
- Ustawienie szyn i klamer - moduły muszą być dociśnięte zgodnie z kartą techniczną, bez przegrzewania ramek i bez nadmiernego punktowego nacisku.
- Okablowanie i uziemienie - przewody prowadzi się tak, by nie ocierały o ostre krawędzie i nie były narażone na UV oraz zaleganie wody.
- Odbiór i testy - sprawdza się momenty dokręcenia, szczelność przejść, poprawność połączeń i zgodność z projektem.
Na tym etapie nie ma miejsca na improwizację. Jeśli ktoś skraca montaż kosztem pomiarów albo uszczelnień, oszczędza najwyżej na początku, a płaci później za poprawki. Z tego powodu praktyka montażowa jest równie ważna jak sam wybór konstrukcji.
Ile kosztuje i od czego zależy cena
Ceny systemów montażowych różnią się mocno, ale pewne widełki można podać uczciwie. Na prostym dachu skośnym sam system mocowań to zwykle około 120-220 zł za 1 kWp. Na dachu płaskim orientacyjny zakres częściej wynosi 200-350 zł za 1 kWp, bo dochodzi balast, więcej elementów i bardziej rozbudowane zabezpieczenie pokrycia. W dużych, powtarzalnych projektach koszt za kWp potrafi spaść poniżej 200 zł, ale to już efekt skali, a nie reguła dla domu jednorodzinnego.
| Typ dachu lub systemu | Orientacyjny koszt samej konstrukcji | Co zwykle podbija cenę |
|---|---|---|
| Prosty dach skośny | 120-220 zł/kWp | Standardowe haki, szyny i prosty dostęp do połaci |
| Dach płaski | 200-350 zł/kWp | Balast, większa liczba elementów i wymagania dotyczące stref wiatrowych |
| Rąbek stojący lub pokrycie nietypowe | Zwykle wyżej niż w przypadku prostego dachu skośnego | Specjalne klamry i konieczność dopasowania do geometrii pokrycia |
| Duża, powtarzalna instalacja | Niżej w przeliczeniu na 1 kWp | Efekt skali i prostsza logistyka montażu |
Jeśli przeliczyć to na instalację 5 kWp, sam system montażowy może kosztować orientacyjnie od 600 do 1100 zł na prostym dachu skośnym i od 1000 do 1750 zł na dachu płaskim, bez robocizny i dodatkowych prac. Ja nie uznałbym oferty za dobrą tylko dlatego, że jest najtańsza. Znacznie ważniejsze jest to, czy obejmuje obciążenia, uszczelnienia, dokumentację i odpowiedzialność za dach. Następny krok to poznanie błędów, które najczęściej psują efekt.
Błędy, które najczęściej psują efekt
- Dobór „uniwersalnego” zestawu bez sprawdzenia konkretnego pokrycia kończy się zwykle dodatkowymi poprawkami albo utratą szczelności.
- Bagatelizowanie strefy wiatrowej i śniegowej powoduje, że konstrukcja jest za lekka albo za słaba na warunki lokalne.
- Wiercenie bez właściwego uszczelnienia to jeden z najprostszych sposobów na późniejszy przeciek.
- Zbyt duży kąt na dachu płaskim zwiększa opór wiatru, balast i odległości między rzędami.
- Mieszanie przypadkowych metali przyspiesza korozję i skraca żywotność mocowań.
- Źle poprowadzone przewody ocierają się o ostre krawędzie, starzeją się szybciej i utrudniają serwis.
- Brak miejsca na obsługę sprawia, że mycie, kontrola i wymiana pojedynczego modułu stają się niepotrzebnie drogie.
Najtańsza oferta często wychodzi najdrożej wtedy, gdy po pierwszej zimie trzeba poprawiać balast, uszczelnienia albo całą geometrię rzędów. Lepiej od razu postawić na rozwiązanie dopasowane do dachu niż później płacić za demontaż i korekty.
Co jeszcze sprawdzić, zanim zamówisz montaż
- Poproś o rysunek rozmieszczenia paneli i punktów mocowania do konkretnego pokrycia.
- Upewnij się, że wykonawca podaje obciążenia przyjęte dla wiatru, śniegu i balastu.
- Sprawdź, kto odpowiada za szczelność przejść przez dach i czy jest to wpisane do umowy.
- Przy instalacji powyżej 6,5 kW dopilnuj formalności ppoż. i oznakowania instalacji.
- Zweryfikuj, czy konstrukcja nie utrudni serwisu wentylacji, kominów, wyjść dachowych i przyszłego mycia modułów.
- Jeśli dach ma wkrótce przejść remont, połącz go z montażem PV, zamiast robić dwa osobne etapy.
Dobra konstrukcja montażowa nie powinna zwracać na siebie uwagi. Ma trzymać moduły, nie osłabiać dachu i nie utrudniać serwisu, a przy tym pasować do pokrycia i lokalnych warunków pogodowych. Jeśli te trzy rzeczy są spełnione, fotowoltaika na dachu działa przewidywalnie, a cały układ pozostaje bezpieczny przez długi czas.
