Awaryjne zasilanie domu z agregatu ma sens tylko wtedy, gdy jest zaprojektowane jak normalny układ elektryczny, a nie jako prowizorka na szybko. Liczy się nie tylko sam generator, ale też bezpieczne przełączanie źródeł, wydzielenie obwodów, dobór mocy oraz poprawne uziemienie i ochrona przeciwporażeniowa.

W tym artykule rozkładam temat na praktyczne decyzje: jak wygląda sensowny schemat podłączenia, jakie elementy są potrzebne, jak dobrać agregat do domu jednofazowego lub trójfazowego oraz jakie błędy najczęściej kończą się awarią albo ryzykiem dla domowej instalacji. Z mojego doświadczenia to właśnie te szczegóły robią największą różnicę.

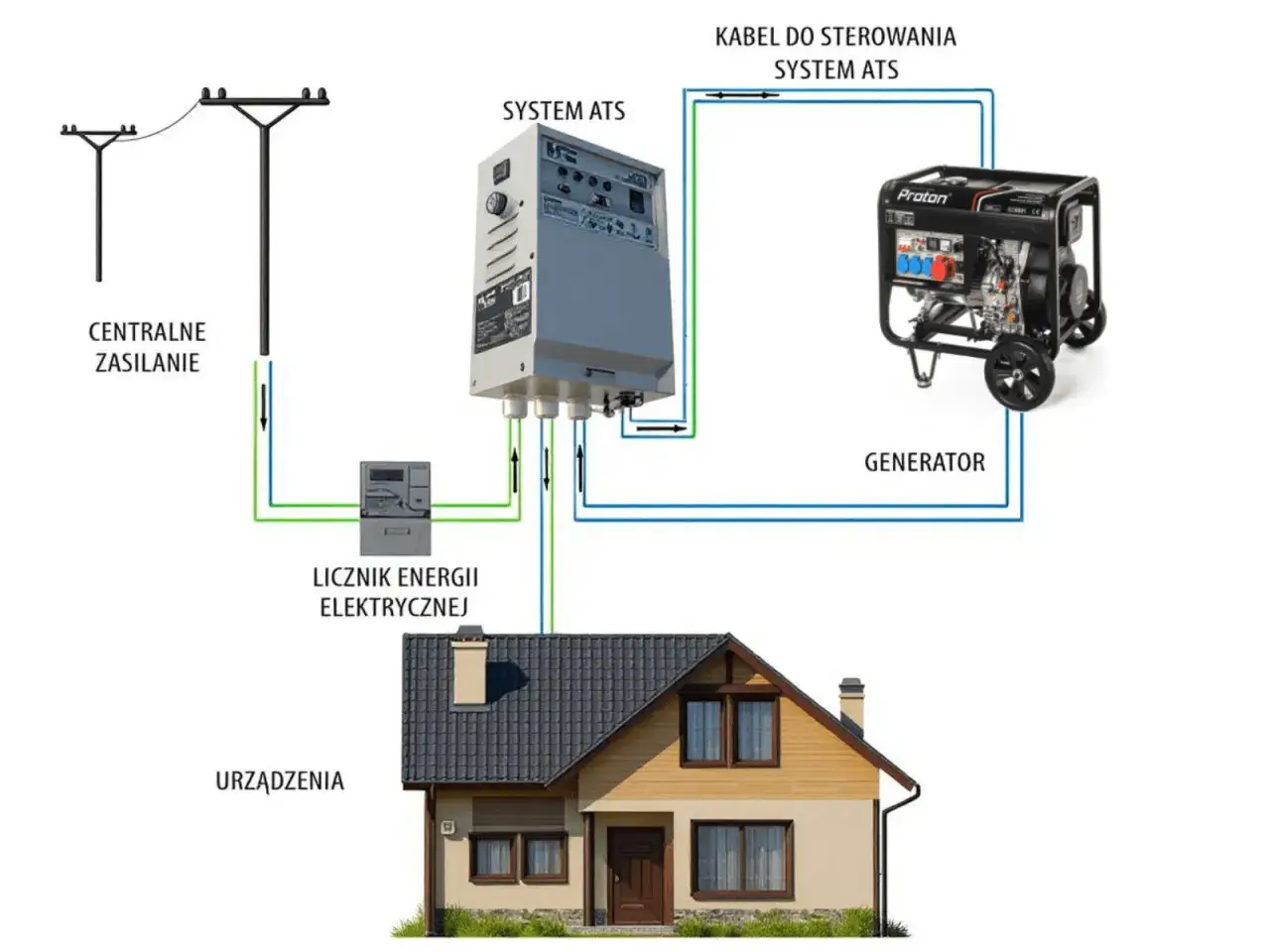

Jak czytać schemat podłączenia agregatu do domu

Jeśli mam w jednym zdaniu streścić cały temat, to brzmi ono tak: agregat ma zasilać tylko tę część instalacji, którą wcześniej odseparujesz od sieci energetycznej. To dlatego w poprawnym układzie zawsze pojawia się element przełączający, który nigdy nie pozwala połączyć sieci publicznej i generatora równocześnie.

W praktyce taki schemat składa się z kilku logicznych odcinków. Z jednej strony masz zasilanie z sieci, z drugiej wejście z agregatu, a pośrodku przełącznik lub układ automatyki. Za nim znajduje się rozdzielnica obwodów awaryjnych, czyli tych, które mają działać podczas przerwy w dostawie prądu. Dzięki temu nie zasilasz całego domu, tylko to, co naprawdę jest potrzebne.

Największy błąd, który widzę najczęściej, to próba „wpięcia się” agregatem przez zwykłe gniazdko. To nie jest schemat zasilania awaryjnego, tylko potencjalne podanie napięcia wstecznego do instalacji. Taki układ może zagrozić domowej aparaturze, a w skrajnym przypadku również osobom pracującym przy sieci.

Ręczny układ I-0-II

Najprostszy wariant to przełącznik trójpołożeniowy I-0-II, czyli sieć-odłączenie-agregat. Dla domu jednorodzinnego to często wystarczające rozwiązanie, bo wymaga niewielu elementów, jest czytelne i nie generuje niepotrzebnych kosztów. Zaletą jest też prostota obsługi: wiesz dokładnie, kiedy pracujesz z sieci, kiedy wszystko jest odcięte, a kiedy przechodzisz na zasilanie rezerwowe.

Taki układ ma jednak jeden warunek: ktoś musi go świadomie przełączyć. Jeśli awaria ma być odczuwalna tylko jako krótka przerwa, ręczne rozwiązanie jest rozsądne. Jeśli natomiast chcesz, by dom sam wracał na rezerwę, potrzebujesz automatyki SZR. To prowadzi do pytania, jak dobrać sam agregat i nie przewymiarować ani nie zaniżyć całego systemu.

Przeczytaj również: Dofinansowanie do fotowoltaiki - Jakie warunki i jak uniknąć błędów?

Automatyka SZR

SZR, czyli samoczynne załączenie rezerwy, monitoruje zasilanie sieciowe i przełącza obiekt na agregat po zaniku napięcia lub pogorszeniu parametrów. To wygodne rozwiązanie, ale też wyraźnie droższe i bardziej złożone. W domu ma sens głównie wtedy, gdy awaria nie może wymagać Twojej obecności, na przykład gdy dom stoi pusty, a chcesz utrzymać pracę pompy CO, alarmu albo lodówki.

Automatyka jest szczególnie sensowna tam, gdzie agregat ma wspierać bezpieczeństwo żywności, ogrzewania albo instalacji wodnej. W takim układzie mniej interesuje Cię „komfort ręcznego przełączania”, a bardziej pewność, że system sam przejmie obciążenie. Gdy to rozdzielisz, łatwiej wybrać właściwą moc i typ agregatu.

Jak dobrać moc agregatu do obciążeń, które naprawdę chcesz zasilać

Ja zaczynam od listy odbiorników, a nie od katalogu agregatów. W praktyce nie chodzi o to, by zasilić „cały dom”, tylko o to, by działały najważniejsze obwody. Dla wielu gospodarstw domowych wystarczy lodówka, zamrażarka, kocioł lub pompa c.o., kilka punktów oświetlenia, router, brama i ewentualnie hydrofor. Taki zestaw zużywa znacznie mniej niż kuchnia elektryczna, klimatyzacja i cały dom razem.

Trzeba przy tym pamiętać o dwóch liczbach: mocy ciągłej i mocy rozruchowej. Agregat może chwilowo oddać więcej, ale to nie jest moc, na której powinien pracować przez dłuższy czas. Sprężarka lodówki, pompa, silnik bramy czy hydrofor potrafią w chwili startu pobrać kilka razy więcej niż wynika z tabliczki znamionowej. Dlatego sam zapis „1,5 kW” na urządzeniu bywa mylący.

Wybierając konkretny model, patrzę też na AVR albo na inwerter. AVR, czyli automatyczna regulacja napięcia, stabilizuje pracę prostszych generatorów. Inwerter daje zwykle lepszą jakość prądu dla elektroniki, ale bywa droższy. Jeśli chcesz zasilać kocioł z elektroniką, sterownik bramy, router czy sprzęt komputerowy, jakość napięcia ma znaczenie większe, niż wiele osób zakłada. Kiedy ta część jest policzona, można przejść do samego uruchamiania i przełączania bez ryzyka improwizacji.

Jak podłączyć i uruchomić układ bezpiecznie krok po kroku

Poprawna kolejność ma znaczenie, bo chodzi o bezpieczeństwo ludzi, instalacji i samego agregatu. Ja zawsze zakładam, że przełączenie odbywa się na zimno, czyli bez obciążenia, a dopiero potem stopniowo włącza się kolejne odbiory. To ogranicza szarpnięcia prądowe i zmniejsza ryzyko wybicia zabezpieczeń.

1. Odłącz odbiorniki dużej mocy, które nie są potrzebne podczas awarii.
2. Przełącz układ w pozycję „0”, żeby całkowicie rozdzielić sieć i agregat.
3. Uruchom generator na zewnątrz budynku i pozwól mu chwilę popracować stabilnie.
4. Przełącz źródło zasilania na agregat dopiero wtedy, gdy napięcie i obroty są ustabilizowane.
5. Włączaj odbiorniki kolejno, zaczynając od tych najważniejszych i najmniej wymagających.
6. Obserwuj pracę układu przez kilka minut: dźwięk silnika, napięcie, nagrzewanie przewodów i zachowanie zabezpieczeń.
7. Po powrocie zasilania sieciowego najpierw wyłącz część odbiorów, potem wróć na pozycję „0”, a dopiero później na zasilanie z sieci.
8. Agregat odciąż i pozwól mu krótko popracować bez obciążenia, zgodnie z instrukcją producenta, zanim go wyłączysz.

W praktyce bardzo pomaga też osobne oznaczenie obwodów awaryjnych. Etykieta przy rozdzielnicy i krótka instrukcja dla domowników oszczędzają chaosu w chwili awarii. Jeśli w domu mieszkają też dzieci albo osoby starsze, to nie jest detal, tylko realne ułatwienie.

W domach z fotowoltaiką ten etap trzeba dodatkowo sprawdzić z elektrykiem. Falownik nie zawsze dobrze znosi pracę z agregatem, a źle zaprojektowany układ może powodować częste wyłączenia albo niestabilność napięcia. To jeden z powodów, dla których temat backupu warto planować razem z całą instalacją, a nie dokładać go na końcu.

Najczęstsze błędy, które kończą się kosztowną poprawką

Największe problemy nie biorą się z samego agregatu, tylko z pośpiechu i zbyt prostych skrótów myślowych. Z zewnątrz wszystko wygląda banalnie, ale w instalacji elektrycznej drobny błąd potrafi wywołać dużą awarię. To właśnie dlatego przy awaryjnym zasilaniu nie lubię półśrodków.

• Podłączenie przez zwykłe gniazdo zamiast przez przełącznik źródła zasilania.
• Brak pozycji „0”, czyli brak pełnego rozłączenia między siecią a agregatem.
• Zbyt mała moc agregatu, przez co urządzenia gaśnieją przy starcie lodówki, pompy albo kotła.
• Ignorowanie rozruchu silników, który bywa kilka razy większy niż moc znamionowa odbiornika.
• Pomieszanie neutralnego i ochronnego bez sprawdzenia układu sieci i dokumentacji generatora.
• Za cienki lub za długi przewód, który powoduje spadki napięcia i grzanie się instalacji.
• Brak podziału na obwody krytyczne, przez co płacisz więcej za paliwo, a i tak nie zyskujesz stabilności.
• Pomijanie warunków pracy na zewnątrz, zwłaszcza wentylacji i odprowadzenia spalin.

Warto też pamiętać o kwestii uziemienia i przewodu neutralnego. W zależności od modelu agregatu i układu sieci w budynku zachowanie RCD, czyli wyłącznika różnicowoprądowego, może wyglądać inaczej. Tu nie ma jednego magicznego schematu pasującego do każdej sytuacji. Jeśli nie masz pewności, jak dany generator współpracuje z instalacją domu, to jest miejsce dla elektryka z uprawnieniami, a nie dla prób i błędów.

Jeszcze jeden praktyczny problem to hałas i miejsce pracy agregatu. W awarii liczy się nie tylko to, czy prąd płynie, ale też czy generator stoi w odpowiedniej odległości od domu i nawiewów, czy ma dopływ powietrza oraz czy paliwo i spaliny nie tworzą dodatkowego zagrożenia. To dlatego nawet dobrze dobrany sprzęt może być bezużyteczny, jeśli nie przewidzisz jego ustawienia. Z tego przechodzę już do kosztów, bo to zwykle ostatnia rzecz, którą trzeba dopiąć.

Ile kosztuje sensowny układ i kiedy automatyka naprawdę się opłaca

W 2026 roku rynek jest dość szeroki, więc budżet trzeba rozdzielić na trzy warstwy: sam agregat, element przełączający i montaż. Dla domu jednorodzinnego agregat 3-5 kW to zwykle wydatek rzędu około 2,1-4,6 tys. zł, zależnie od klasy urządzenia, głośności, jakości napięcia i wyposażenia. Prosty przełącznik modułowy sieć-agregat potrafi kosztować niewiele ponad 100 zł, ale to dopiero jeden z elementów całego układu.

Jeśli pytasz mnie, kiedy ręczny układ wystarczy, a kiedy warto dopłacić do automatyki, odpowiedź brzmi tak: ręczny układ jest dobry tam, gdzie awaria nie wymaga natychmiastowego działania. Automatyka SZR ma sens wtedy, gdy liczy się ciągłość pracy domu, a nie wygoda przełączania. Dotyczy to zwłaszcza ogrzewania, pompy hydroforowej, zabezpieczeń technicznych i instalacji z bateriami lub fotowoltaiką, które mają współpracować bez Twojej obecności.

Ważne jest też, że automatyka nie zwalnia z dobrego projektu. Czas przełączenia, sposób sterowania, dobór styczników, rodzaj generatora i układ neutralny nadal trzeba dopasować do konkretnego domu. Sama etykieta „ATS” lub „SZR” nie rozwiązuje wszystkiego. Z tego powodu końcowy koszt najlepiej oceniać nie po cenie jednego elementu, tylko po tym, czy cały zestaw działa spójnie. To prowadzi do ostatniej, bardzo praktycznej części: co przygotować wcześniej, zanim zabraknie prądu.

Co przygotować wcześniej, żeby backup zadziałał bez improwizacji

Największą przewagę daje nie sam agregat, lecz wcześniejsze uporządkowanie instalacji. Ja zawsze polecam zacząć od spisu obwodów, które mają pracować podczas awarii, a potem sprawdzić ich sumaryczne obciążenie i prądy rozruchowe. Dopiero na końcu kupuje się sprzęt, a nie odwrotnie.

• Wydziel obwody krytyczne i opisz je w rozdzielnicy.
• Sprawdź, czy dom potrzebuje układu 1-fazowego, czy rzeczywiście 3-fazowego.
• Zweryfikuj sposób pracy neutralnego, PE i RCD w Twojej instalacji.
• Przygotuj miejsce pracy agregatu na zewnątrz, z dobrą wentylacją i bezpiecznym odprowadzeniem spalin.
• Ustal kolejność włączania odbiorników, żeby nie przeciążyć generatora na starcie.
• Jeśli masz fotowoltaikę, pompę ciepła albo magazyn energii, sprawdź zgodność całego układu z elektrykiem.

Jeżeli zrobi się to porządnie, awaryjne zasilanie przestaje być prowizorką i staje się normalnym elementem odpornego domu. To rozwiązanie ma też sens z perspektywy zużycia paliwa i ograniczania strat energii: zamiast uruchamiać wszystko, zasilasz tylko to, co naprawdę potrzebne. Właśnie tak podchodzę do dobrego schematu z agregatem, bo w praktyce wygrywa nie największe urządzenie, tylko najlepiej przemyślany układ.
