Najważniejsze rzeczy, które trzeba ustalić przed montażem na gruncie
- Najpierw sprawdza się grunt, wiatr i miejsce na rzędy, a dopiero potem wybiera stelaż.
- Najczęściej stosuje się śruby gruntowe, pale wbijane, stopy betonowe albo układy balastowe.
- Na działkach rolnych liczy się też dostęp dla maszyn, odwodnienie i możliwość koszenia lub wypasu.
- W Polsce sensowny punkt odniesienia to zwykle kąt 30-40 stopni przy orientacji południowej, choć na większych terenach często schodzi się niżej.
- W praktyce większe znaczenie od samego typu paneli ma jakość posadowienia i odporność na wiatr oraz śnieg.
Kiedy instalacja na gruncie ma więcej sensu niż dach
Na gruncie montuję się panele wtedy, gdy dach ogranicza nośność, ma zły kąt, jest zacieniony albo po prostu nie daje przestrzeni na rozbudowę. W praktyce taka instalacja wygrywa też tam, gdzie potrzebny jest łatwy dostęp do modułów, mycie, kontrola okablowania lub rezerwa miejsca pod kolejne rzędy.
- Przy słabym dachu konstrukcja naziemna zdejmuję problem obciążenia z budynku.
- Przy złej orientacji można ustawić moduły dokładnie tak, jak tego wymaga uzysk energii.
- Przy dużej działce łatwiej rozbudować system etapami.
- W gospodarstwie rolnym instalacja bywa prostsza w serwisie niż na wysokiej hali czy budynku gospodarczym.
- Przy planowanej automatyzacji łatwiej przewidzieć monitoring, optymalizację i dostęp techniczny.
Trzeba jednak jasno powiedzieć, że montaż na gruncie ma też koszt wejścia: zajmuje teren, wymaga robót ziemnych i jest bardziej narażony na warunki pogodowe oraz uszkodzenia mechaniczne. Gdy wiem już, że grunt jest dobrym kierunkiem, przechodzę do najważniejszego wyboru: samej konstrukcji i fundamentu.
Jakie rozwiązania montażowe spotyka się najczęściej
Najprostszy podział dotyczy fundamentu, bo to on decyduje, jak konstrukcja zachowa się po zimie, ulewie i silnym wietrze. Drugim poziomem jest geometria stołu: czy moduły stoją na południe, czy w układzie wschód-zachód, i czy całość jest statyczna, czy śledzi słońce.

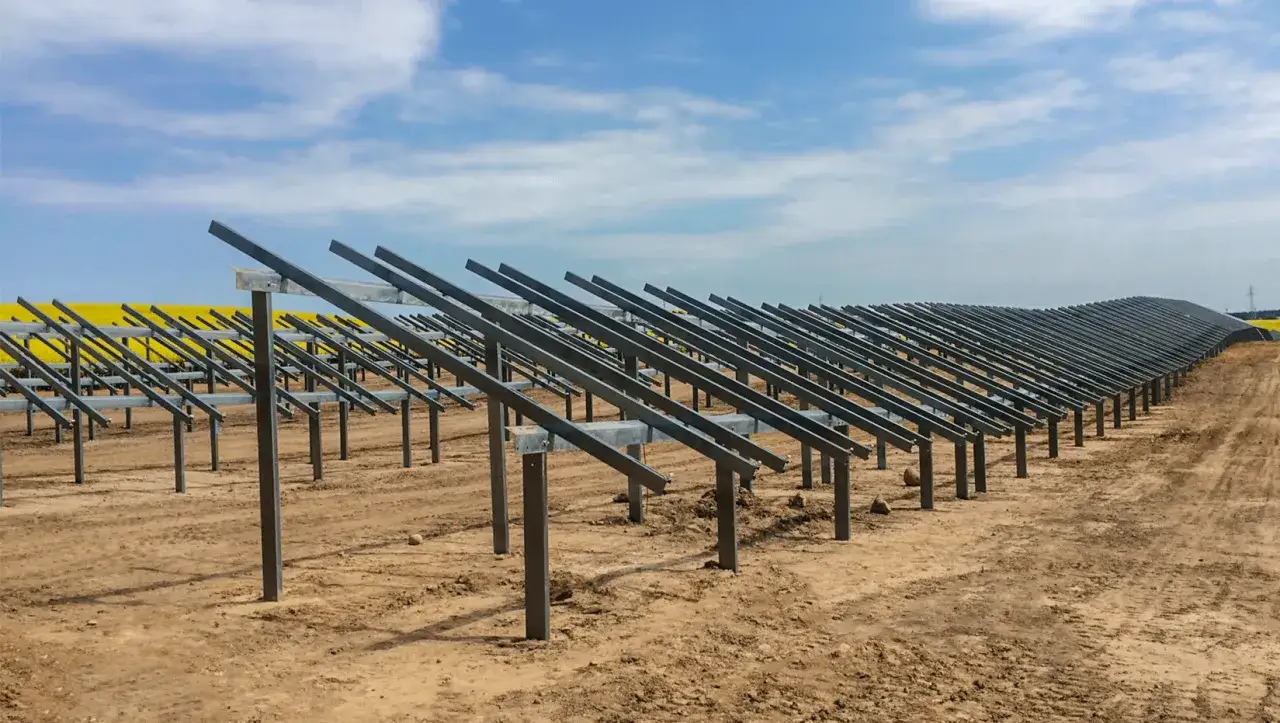

Fundamenty i posadowienie
| Rozwiązanie | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Śruby gruntowe | Szybki montaż, mała ingerencja w teren, dobra powtarzalność | Słabsze w bardzo kamienistym gruncie, wymagają dobrze dobranej głębokości | Gdy liczy się tempo i chcesz ograniczyć roboty ziemne |
| Pale wbijane | Ekonomiczne, szybkie przy większej skali, stabilne w odpowiednim gruncie | Potrzebują właściwych warunków gruntowych i sprzętu do wbijania | Na otwartych działkach i przy większych instalacjach |
| Stopy betonowe | Duża stabilność, przewidywalne zachowanie, przydatne na trudnym podłożu | Wolniejszy montaż, więcej betonu, większa ingerencja w teren | Gdy grunt jest problematyczny albo potrzebna jest bardzo sztywna baza |
| Układy balastowe | Brak głębokiego kotwienia, dobra opcja przy ograniczeniach terenowych | Ciężkie, mniej uniwersalne na miękkim gruncie, rzadziej optymalne poza szczególnymi przypadkami | Gdy nie chcesz naruszać podłoża głębokim posadowieniem |
Po stronie praktyki najczęściej wygrywa prosty, dwupodporowy stelaż ze stalowych profili, bo łączy rozsądną cenę z dobrą sztywnością i szybkim montażem. Układy ruchome są ciekawsze energetycznie, ale sens mają dopiero tam, gdzie dodatkowy uzysk naprawdę broni się w rachunku.
Geometria stołu
Najbardziej klasyczny układ to stoły skierowane na południe, ustawione pod kątem około 30-40 stopni. W praktyce rolniczej i na większych działkach często spotyka się niższe kąty, około 20-25 stopni, bo pozwalają gęściej ustawić rzędy i lepiej wykorzystać teren. Układ wschód-zachód daje niższy profil i większą gęstość zabudowy, ale kosztem części uzysku w skali roku.
Ta różnica bywa ważniejsza, niż wygląda na pierwszy rzut oka. Jeśli grunt jest duży, ale nie nieskończony, to właśnie geometria decyduje, czy inwestor kupuje kilka dodatkowych procent produkcji, czy po prostu dokładniej zagęszcza moc na tej samej powierzchni. To prowadzi mnie do kolejnego kroku: dopasowania konstrukcji do realnych warunków działki.
Jak dobrać konstrukcję do gruntu, wiatru i układu działki
Dobór konstrukcji zaczynam od gruntu, nie od katalogu producenta. Piasek, glina, wysoki poziom wód gruntowych, kamienie i spadek terenu zmieniają więcej niż różnice między dwoma podobnymi stelażami, więc bez oględzin działki łatwo kupić system, który da się postawić, ale nie da się go rozsądnie utrzymać.| Warunki na działce | Rozsądny kierunek | Na co uważać |
|---|---|---|
| Jednorodny, suchy grunt | Śruby gruntowe albo pale wbijane | Dokładna głębokość posadowienia i wyrównanie rzędów |
| Grunt gliniasty lub wilgotny | System śrubowy lub fundament przeliczony przez konstruktora | Ruchy gruntu po opadach i zimą |
| Teren kamienisty | Częściej stopy betonowe albo rozwiązanie projektowane pod konkretną działkę | Trudności z wbiciem lub wkręceniem podpór |
| Silna ekspozycja na wiatr | Sztywniejszy układ, mniejszy kąt i dokładnie policzone kotwienie | Podrywanie modułów i luzowanie połączeń |
| Mało miejsca między rzędami | Niższy kąt nachylenia lub układ wschód-zachód | Zacienianie zimą i spadek uzysku |
| Gospodarstwo rolne | Większy prześwit, szerokie przejazdy, mniej betonu | Kolizja z maszynami i utrudnione koszenie |
Ja zwracam uwagę na trzy liczby: orientację, kąt i odstęp między rzędami. Orientacja mówi, gdzie system będzie „patrzył” przez większość roku, kąt wpływa na produkcję zimą i latem, a odstęp decyduje o zacienianiu. Jeśli rzędy są za blisko, instalacja potrafi tracić więcej niż sugeruje sam projekt katalogowy.
Przy większych instalacjach nie rezygnowałbym też z opinii geotechnicznej. To niewielki koszt w porównaniu z poprawianiem osiadającej konstrukcji, a daje odpowiedź, czy lepiej iść w śruby, pale, czy w bardziej masywne fundamentowanie. Gdy ten etap jest domknięty, dopiero wtedy ma sens przejście do montażu.

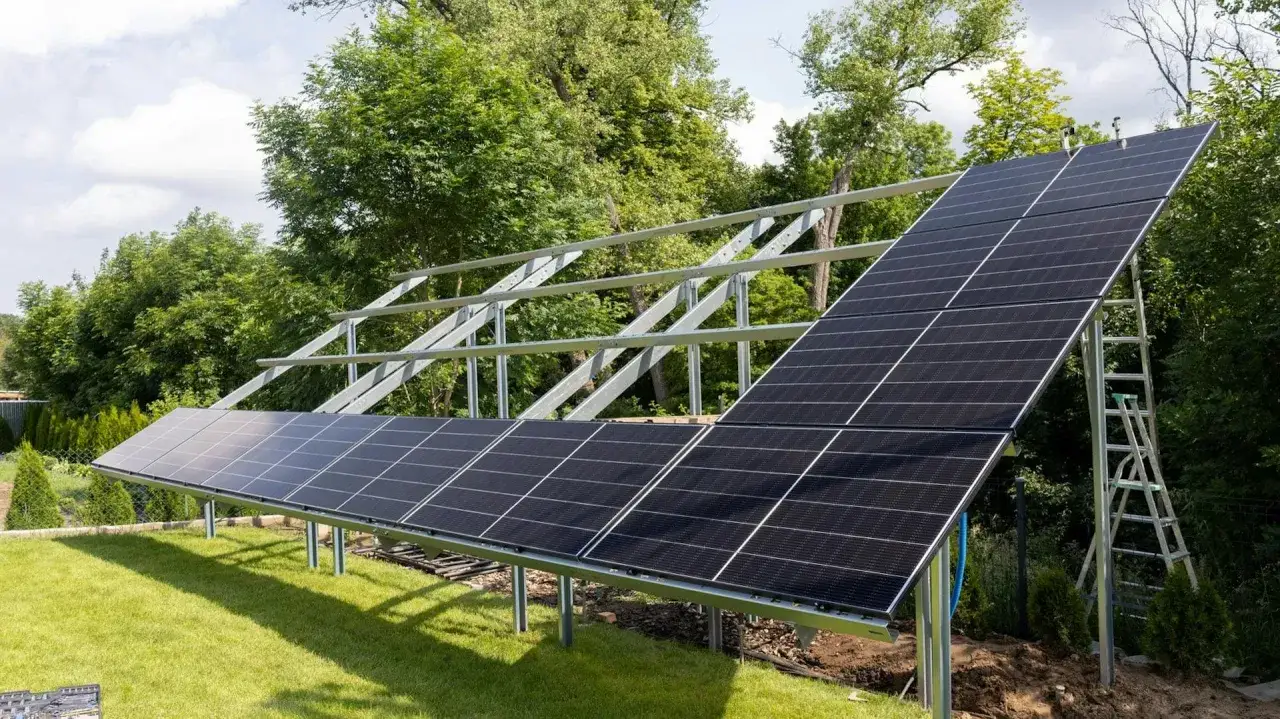

Jak wygląda poprawny montaż krok po kroku
Sam montaż zaczyna się dużo wcześniej niż w dniu przyjazdu ekipy. Najpierw trzeba sprawdzić geometrię działki, nośność gruntu i strefę zacienienia, a dopiero potem wbijać lub wkręcać podpory.
- Inwentaryzacja działki - mierzy się spadki terenu, sprawdza przeszkody, dojazd i ewentualne zacienienie.
- Dobór projektu - konstruktor liczy obciążenia, rozstaw podpór, kąt nachylenia i wysokość stołów.
- Wyznaczenie osi - rzędy muszą być ustawione równo, bo później każdy błąd mnoży się przy montażu modułów.
- Posadowienie podpór - śruby, pale albo fundamenty betonowe muszą wejść w grunt na przewidzianą głębokość.
- Montaż ram i szyn - tutaj liczy się sztywność układu, proste prowadzenie profili i zachowanie tolerancji.
- Osadzenie modułów i okablowania - przewody powinny być prowadzone tak, żeby nie ocierały o metal i nie wisiały przy gruncie.
- Kontrola końcowa - sprawdza się momenty dokręcenia, uziemienie, równoległość rzędów i pierwsze odkształcenia po obciążeniu.
Największy błąd, jaki widzę w praktyce, to traktowanie fundamentu jako miejsca, na którym można „zaoszczędzić bez konsekwencji”. Tymczasem właśnie tam kryje się różnica między instalacją, która pracuje przez lata bez dramatu, a taką, która po pierwszej zimie wymaga korekt. To naturalnie prowadzi do pytania o koszty.
Ile kosztuje taka inwestycja i co realnie podbija cenę
Koszt jest wyższy niż przy montażu dachowym przede wszystkim dlatego, że dochodzą fundamenty, stal, robocizna ziemna i często dodatkowy projekt. W małych instalacjach gruntowy stelaż z montażem potrafi dodać około 2 000-3 000 zł netto, a przy zestawach 4-10 kWp profesjonalne konstrukcje aluminiowe z montażem bywają wyceniane mniej więcej na 5 000-15 000 zł. To nadal widełki, nie uniwersalna oferta, ale dobrze pokazują skalę różnic.
| Czynnik | Wpływ na cenę | Co robi różnicę w praktyce |
|---|---|---|
| Rodzaj fundamentu | Śruby i pale zwykle taniej niż betonowanie przy trudnym gruncie | Im więcej robót ziemnych, tym drożej |
| Wielkość instalacji | Większa moc rozkłada część kosztów stałych | Projekt, transport i montaż nie rosną liniowo |
| Warunki gruntowe | Kamienie, glina i wysoka wilgotność podnoszą koszt | Czasem potrzebne są inne podpory albo dodatkowe wzmocnienie |
| Odporność antykorozyjna | Lepsza powłoka i grubsza stal są droższe | To ma znaczenie szczególnie na terenach wilgotnych i otwartych |
| Geometria układu | Trackery i nietypowe układy kosztują więcej niż statyczny stół | Ruchome elementy oznaczają więcej serwisu i części |
Jeśli porównuję oferty, sprawdzam nie tylko cenę stelaża, ale też to, czy wycena obejmuje transport, fundament, uziemienie, montaż modułów i uruchomienie. Sama stal bez tych elementów może wyglądać tanio, ale nie daje jeszcze gotowej instalacji. Po stronie eksploatacji najrozsądniejsza jest prosta zasada: po pierwszym sezonie zrobić kontrolę, a potem wracać do niej przynajmniej raz w roku.
To szczególnie ważne, bo luźne śruby, pracujący grunt albo korozja nie zawsze są widoczne z daleka. Gdy budżet jest liczony rozsądnie, łatwiej przejść do pytania, jak tę samą technologię wpasować w grunt rolny i nie zablokować sobie normalnego użytkowania terenu.
Fotowoltaika na gruncie w gospodarstwie i przy podejściu bardziej ekologicznym
Na działce rolnej patrzę na instalację trochę szerzej niż na sam prąd. Jeśli grunt ma nadal pracować, to konstrukcja powinna zostawiać przejazdy, nie blokować odwodnienia i nie wymuszać nadmiaru betonu tam, gdzie wystarczą pale lub śruby gruntowe.
- Przejazdy dla maszyn - między rzędami trzeba zostawić realną przestrzeń, nie tylko teoretyczny odstęp z projektu.
- Odwodnienie - woda nie może stać przy fundamentach, bo po deszczu i roztopach podłoże zaczyna pracować.
- Koszenie i utrzymanie terenu - zbyt nisko osadzone stoły utrudniają pielęgnację, a potem roślinność zaczyna zacieniać moduły.
- Agrivoltaika - czyli łączenie produkcji energii z uprawą albo wypasem - ma sens tylko wtedy, gdy układ nie zabiera pola na siłę.
- Mniej betonu tam, gdzie to możliwe - to zwykle łatwiejsze do odtworzenia rozwiązanie i mniejsza ingerencja w glebę.
Przy panelach bifacial dodatkową rolę odgrywa nawet kolor i charakter podłoża, bo światło odbite od gruntu może poprawiać uzysk. To nie jest cudowny trik, tylko efekt, który działa wtedy, gdy układ jest przemyślany, a przestrzeń pod modułami nie jest przypadkowo zacieniana przez chwasty, ścinki lub źle poprowadzone elementy konstrukcji. Z tej perspektywy łatwo już zobaczyć, jakie błędy najczęściej psują cały projekt.
Najczęstsze błędy, które ujawniają się dopiero po pierwszej zimie
Najdrożej wychodzą nie same elementy stalowe, tylko błędy, które trzeba poprawiać po montażu. Widziałem już systemy przewymiarowane w jednym miejscu i zbyt słabe w innym, a także konstrukcje, które po pierwszym sezonie wymagały poprawy odwodnienia albo ponownego ustawienia rzędów.
- Zbyt płytkie posadowienie - konstrukcja zaczyna pracować, a po mrozach lub roztopach pojawiają się odchylenia.
- Ignorowanie wiatru - na otwartej działce to częstszy problem niż sam śnieg.
- Za mały odstęp między rzędami - zimą pojawia się zacienianie i spada produkcja.
- Słaba ochrona antykorozyjna - na wilgotnym gruncie korozja przyspiesza szybciej, niż wielu inwestorów zakłada.
- Źle poprowadzone przewody - kable wiszą, ocierają o metal albo są zbyt blisko gruntu.
- Brak dostępu serwisowego - każda naprawa wymaga później demontażu kilku elementów zamiast jednej interwencji.
- Montaż bez obliczeń - „na oko” działa na zdjęciach, ale nie działa przy pierwszym większym obciążeniu.
Jeśli miałbym wskazać jeden nawyk, który naprawdę obniża ryzyko, to byłaby nim konsekwencja w sprawdzaniu detali po montażu. Dokręcenie, poziomowanie, odwodnienie i kontrola korozji nie są efektowne, ale to one decydują, czy instalacja pozostanie przewidywalna. Właśnie dlatego przed zakupem stawiam kilka prostych pytań.
Co sprawdziłbym przed zakupem gotowego stołu PV
Gdybym dziś wybierał system na własną działkę, szukałbym przede wszystkim konstrukcji policzonej pod lokalny wiatr, stabilnego fundamentu dopasowanego do gruntu i prostego układu, który da się serwisować bez rozbierania połowy instalacji. W fotowoltaice gruntowej najbardziej opłaca się nie najbardziej efektowne rozwiązanie, tylko to, które po trzech latach nadal stoi równo, nie zacienia się nawzajem i nie komplikuje pracy wokół paneli.
- Czy producent podaje obciążenia wiatrem i śniegiem dla konkretnego układu?
- Czy stelaż pasuje do rzeczywistego formatu modułów, a nie tylko do ogólnej specyfikacji?
- Czy fundament da się dopasować do warunków gruntu, czy system zakłada jedno rozwiązanie dla wszystkiego?
- Czy przewidziano miejsce na serwis, mycie i późniejszą rozbudowę?
- Czy ochrona antykorozyjna jest adekwatna do wilgotności i ekspozycji działki?
Jeśli teren jest trudny, najpierw inwestuję w projekt i posadowienie, dopiero potem w dodatki typu ruchome stoły czy bardziej rozbudowane ramy. To właśnie te decyzje najczęściej przesądzają, czy instalacja będzie działać przewidywalnie przez lata, czy stanie się źródłem stałych poprawek.
