Najwięcej problemów pojawia się wtedy, gdy w jednej posadzce trzeba pogodzić zasilanie elektryczne i system grzewczy. W takim układzie liczy się nie tylko sam projekt, ale też kolejność warstw, rodzaj ogrzewania, osłony przewodów i to, czy całość została rozrysowana jeszcze przed wylaniem wylewki. Poniżej rozbieram ten temat na praktyczne decyzje, które naprawdę mają znaczenie na budowie i po oddaniu domu do użytkowania.
Najważniejsze zasady, zanim zamkniesz podłogę
- Przewody w posadzce prowadzi się w osłonie, najlepiej w rurze karbowanej lub peszlu przystosowanym do zalewania w betonie.
- Trasy elektryczne nie powinny przechodzić przez strefę grzewczą ani dotykać elementów ogrzewania podłogowego.
- Przy ogrzewaniu elektrycznym osobno planuje się zasilanie, osobno czujnik temperatury i osobno strefy grzejne.
- Minimum 10 cm odstępu od innych instalacji to dobry punkt odniesienia przy trasowaniu w podłodze.
- Najbezpieczniej planować wszystko przed wylewką, a po ułożeniu instalacji wykonać zdjęcia i pomiary do dokumentacji.
- W domach z pompą ciepła i fotowoltaiką dobrze zaprojektowana podłoga pomaga utrzymać niską temperaturę pracy i ogranicza straty energii.
Co trzeba ustalić, zanim zacznie się prowadzić przewody
Ja zawsze zaczynam od prostego pytania: czy przewody mają tylko przejść przez podłogę, czy mają też obsługiwać elementy w samej posadzce, na przykład gniazda, punkty przyłączeniowe albo sterowanie ogrzewaniem. Od tej odpowiedzi zależy wszystko inne, bo inaczej planuje się trasę w nowym domu, inaczej podczas generalnego remontu, a jeszcze inaczej przy dołożeniu ogrzewania podłogowego do już gotowego wnętrza.Druga decyzja dotyczy samego ogrzewania. Przy wodnym ogrzewaniu podłogowym instalacja elektryczna i obieg grzewczy są od siebie wyraźnie oddzielone. Przy ogrzewaniu elektrycznym sprawa robi się delikatniejsza, bo w podłodze pojawiają się dodatkowo przewody zasilające, czujnik i termostat, czyli elementy, które trzeba rozplanować z większą precyzją. Nie próbuję wtedy „upchnąć” wszystkiego w jednej warstwie, bo to zwykle kończy się późniejszym kuciem albo lokalnym przegrzewaniem.
Najwięcej sensu ma układ, w którym trasy elektryczne są częścią projektu budowlanego, a nie improwizacją na budowie. Gdy te decyzje są już jasne, można rozrysować warstwy podłogi i uniknąć kolizji między instalacjami.
Jak prowadzić przewody w warstwach podłogi
W typowej podłodze najpierw mamy podłoże konstrukcyjne, potem izolację przeciwwilgociową, izolację termiczną, warstwę grzewczą, wylewkę i dopiero na końcu okładzinę. W praktyce to właśnie układ warstw decyduje o tym, czy instalacja będzie bezpieczna i serwisowalna, czy stanie się problemem na lata.
Kolejność, której się trzymam
Przy standardowej realizacji przewody elektryczne prowadzi się w osłonie, tak aby były chronione przed uszkodzeniem mechanicznym i żeby dało się je zidentyfikować przed zalaniem posadzki. Przewód nie powinien leżeć bezpośrednio na elemencie grzewczym, nie powinien też krzyżować się z rurą ani z matą bez wyraźnej potrzeby projektowej. Jeśli tylko mogę, kieruję go najkrótszą możliwą drogą do ściany albo do punktu przyłączenia.

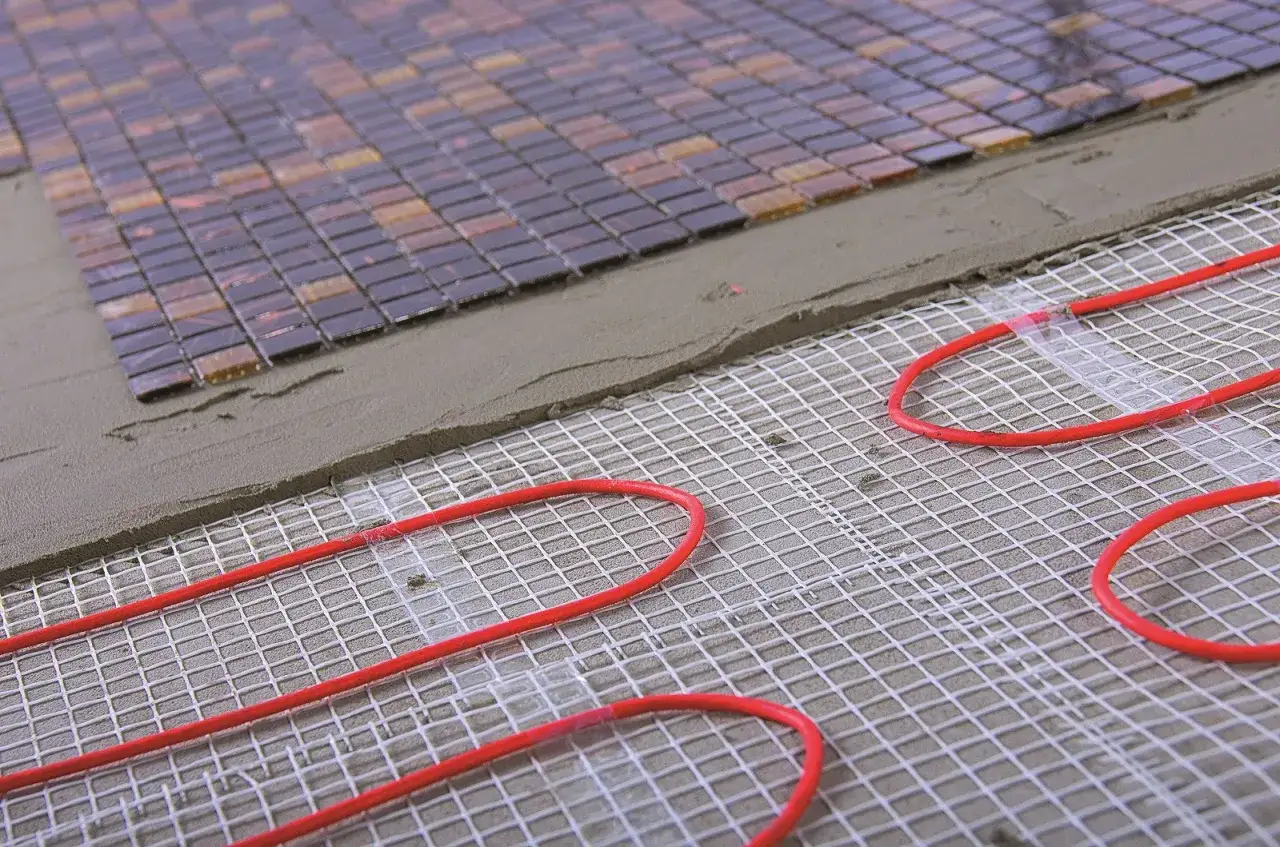

W przypadku elektrycznego ogrzewania podłogowego osobną rolę mają przewody zasilające, tzw. zimny odcinek, oraz czujnik temperatury. Ten czujnik prowadzi się w osobnej rurce ochronnej, tak aby w razie awarii można go było wymienić bez rozkuwania całej podłogi. To drobny detal, ale właśnie on decyduje o tym, czy naprawa jest szybka, czy zamienia się w remont całego pomieszczenia.
Przeczytaj również: Taryfa nocna Tauron - Kiedy G12 i G12w faktycznie obniżą rachunek?
Czego nie robić w samej posadzce
Nie prowadzę przewodów ukośnie przez pokój, jeśli da się ich trasę poprowadzić równolegle do ścian. Nie łączę ich „na stałe” w miejscu, które po zalaniu stanie się niedostępne. Nie dokładam też nowych odcinków na etapie wylewki bez aktualizacji projektu. W podłodze zostawiam tylko to, co musi tam zostać, bo każdy dodatkowy kompromis później mści się kosztami i czasem.
Gdy układ jest poprawnie zaprojektowany, można przejść do liczb: odległości, osłon i bezpiecznych stref roboczych.
Jakie odległości i osłony przyjmuję jako bezpieczne minimum
W praktyce budowlanej dobrze sprawdza się zasada, że przewody w podłodze mają mieć własną trasę i własną osłonę. Dla instalacji elektrycznych prowadzonych w posadzce sensownym punktem odniesienia jest co najmniej 10 cm od innych instalacji. Przy równoległym prowadzeniu przewodów telekomunikacyjnych często stosuje się 20 cm odstępu, żeby ograniczyć zakłócenia i ryzyko przypadkowego uszkodzenia podczas prac wykończeniowych.
| Element | Praktyczna zasada | Po co to robię |
|---|---|---|
| Przewody zasilające w posadzce | Prowadzę je w rurze karbowanej lub peszlu przystosowanym do zalewania w betonie | Chronię izolację i ułatwiam ewentualną wymianę przewodu |
| Odległość od innych instalacji | Trzymam co najmniej 10 cm, a przy równoległych przewodach telekomunikacyjnych zwykle więcej | Zmniejszam ryzyko kolizji i uszkodzeń przy wierceniu lub frezowaniu |
| Kontakt z ogrzewaniem podłogowym | Nie dopuszczam do bezpośredniego styku z rurą, matą ani przewodem grzewczym | Unikam przegrzewania i trudnych do naprawy usterek |
| Czujnik temperatury | Prowadzę go w osobnej rurce ochronnej, między przewodami grzewczymi, bez kontaktu z nimi | Czujnik mierzy realną temperaturę podłogi, a nie przypadkowy punkt |
| Przejścia przez przegrody | Uszczelniam je zgodnie z wymaganą klasą odporności ogniowej | Nie osłabiam ochrony przeciwpożarowej budynku |
Jeśli nie da się zachować tych odstępów, nie wciskam instalacji na siłę. Zmieniam trasę, przenoszę punkt przyłączenia albo w ogóle rezygnuję z prowadzenia przewodu w podłodze. To zwykle tańsze niż późniejsze rozbieranie wylewki.

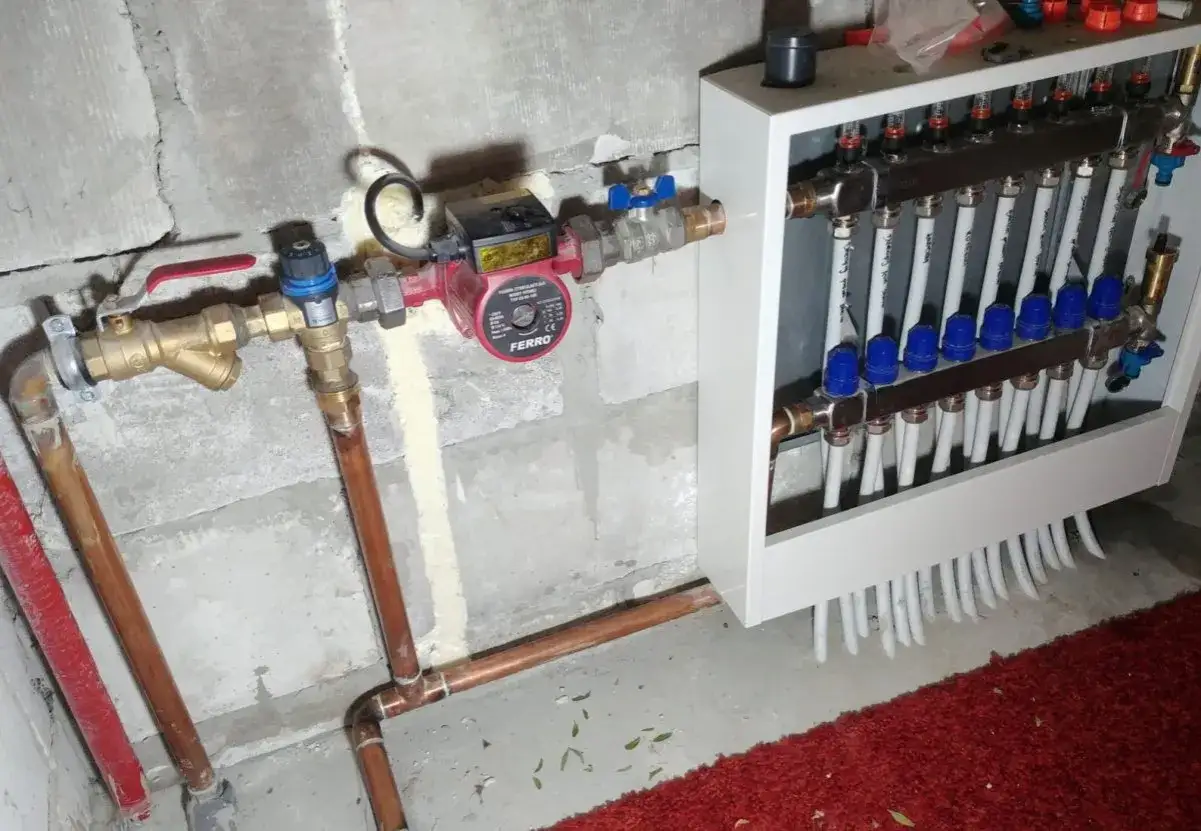

Wodne i elektryczne ogrzewanie podłogowe to dwa różne poziomy ostrożności
Największy błąd inwestorów polega na traktowaniu obu systemów tak samo. Na papierze oba „grzeją podłogę”, ale od strony wykonawczej wymagają innego podejścia. Przy wodnym ogrzewaniu podłogowym głównym problemem jest geometra rur i ich współpraca z wylewką. Przy elektrycznym dochodzi jeszcze kwestia sterowania, przewodów zasilających, czujnika i lokalnych punktów grzewczych.
| Aspekt | Ogrzewanie wodne | Ogrzewanie elektryczne | Mój komentarz |
|---|---|---|---|
| Kolizja z instalacją elektryczną | Mniej problematyczna, bo obieg grzewczy jest wodny | Wymaga większej dyscypliny, bo w podłodze pojawiają się dodatkowe przewody i sterowanie | Tu nie ma miejsca na przypadkowe skrzyżowania |
| Wymagania wobec trasowania | Najważniejsze jest zachowanie stref i brak nacisku na rury | Trzeba pilnować zasilania, czujnika i stref grzewczych zgodnie z instrukcją systemu | Przy elektryce projekt musi być dokładniejszy |
| Grubość układu | Zwykle większa, bo potrzebna jest wylewka i akumulacja ciepła | Może być cieńsza, szczególnie przy matach grzewczych | Cieńsza podłoga ułatwia remont, ale nie zwalnia z planu |
| Serwis | Awaria bywa trudna, ale instalacja jest przewidywalna | Każdy błąd w czujniku lub przewodzie może być kłopotliwy do naprawy | W elektryce lepiej od razu zostawić dostępność elementów pomocniczych |
W uproszczeniu: przy wodnym ogrzewaniu podłogowym pilnuję przestrzeni, a przy elektrycznym pilnuję przestrzeni i logiki sterowania. To właśnie dlatego elektryczna wersja wymaga bardziej rygorystycznego projektu i sprawdzenia przed zalaniem posadzki.
Najczęstsze błędy, które wychodzą dopiero po zalaniu posadzki
Najdroższe pomyłki to zwykle nie spektakularne awarie, tylko drobne skróty myślowe. Widziałem już podłogi, w których ktoś przesunął ściankę działową po wykonaniu instalacji, dołożył nowy punkt elektryczny bez aktualizacji planu albo przeciął trasę przewodu podczas montażu ogrzewania. To są problemy, których nie widać od razu, ale po kilku tygodniach albo miesiącach potrafią wrócić jako uszkodzona izolacja, niedziałający czujnik lub lokalne przegrzewanie.
- Brak jednego wspólnego projektu dla elektryki, ogrzewania i układu pomieszczeń.
- Prowadzenie przewodów po skosie, bo „tak było szybciej”.
- Układanie kabli bez osłony w miejscach, gdzie mogą zostać uszkodzone przy pracach wykończeniowych.
- Dotykanie przewodu grzewczego albo prowadzenie go w tej samej strefie co ogrzewanie.
- Brak zdjęć i pomiarów przed zalaniem wylewki.
- Ignorowanie zaleceń producenta dla maty, kabla grzewczego lub regulatora.
- Brak testów elektrycznych przed zakryciem instalacji.
W podłodze nie wybacza się improwizacji. Jeśli coś ma zostać niewidoczne na 20 czy 30 lat, musi być potwierdzone pomiarem, zdjęciem i rysunkiem, a nie tylko pamięcią wykonawcy. Następny krok to już nie bezpieczeństwo, ale efektywność całego domu.
Dlaczego ten układ ma znaczenie dla energii i OZE
Temat nie kończy się na bezpieczeństwie. Dobrze zaprojektowane ogrzewanie podłogowe pracuje zwykle na niższej temperaturze zasilania niż klasyczne grzejniki, a to od razu poprawia warunki współpracy z pompą ciepła. W domu z fotowoltaiką z kolei sensownie rozłożone obciążenia elektryczne pozwalają lepiej wykorzystać własną produkcję energii, zwłaszcza gdy system sterowania umie reagować na godziny największego uzysku.
Tu jednak nie ma cudów. Jeśli budynek jest słabo ocieplony, sama podłoga nie naprawi błędów projektowych. Z kolei zbyt gęsto upakowana instalacja elektryczna w posadzce zwiększa ryzyko uszkodzeń i późniejszych napraw, czyli dokładnie odwrotnie niż w dobrze zaprojektowanym domu niskoenergetycznym. Z perspektywy ekologii ma to znaczenie podwójne: mniej strat ciepła to niższe zużycie energii, a mniej przeróbek to mniej odpadów i mniej niepotrzebnych robót.
W praktyce najbardziej opłaca się więc prosty układ: ciepło ma pracować niskotemperaturowo, a elektryka ma być możliwie krótka, chroniona i łatwa do zidentyfikowania. Gdy to się uda, cały system staje się bardziej przewidywalny i tańszy w eksploatacji.
Co sprawdzam przed zamknięciem podłogi, żeby nie wracać do bruzd
Zanim akceptuję zalanie wylewki, sprawdzam kilka rzeczy bez żadnych skrótów. Najpierw zgodność z projektem, potem ciągłość tras, później pomiary i dopiero na końcu dokumentację zdjęciową. To moment, w którym najłatwiej jeszcze coś poprawić, a najtrudniej później udowodnić, co dokładnie zostało ułożone.
- Czy wszystkie przewody idą zgodnie z planem, bez nieudokumentowanych zmian.
- Czy każda trasa w posadzce jest w osłonie i ma sensowny przebieg.
- Czy przewody nie dotykają elementów grzewczych i nie biegną przez strefy wyłączone z ogrzewania.
- Czy czujnik temperatury ma własną rurkę ochronną i da się go wymienić.
- Czy wykonano testy elektryczne przed zakryciem instalacji.
- Czy na zdjęciach widać przebieg kabli z miarą albo innym stałym punktem odniesienia.
- Czy inwestor dostaje rysunek powykonawczy, a nie tylko ustne zapewnienie, że „wszystko jest dobrze”.
Jeśli mam wskazać jedną rzecz, która robi największą różnicę, to jest nią właśnie dokumentacja przed zalaniem. Dobrze ułożona instalacja w podłodze i ogrzewanie podłogowe mogą działać bezproblemowo przez lata, ale tylko wtedy, gdy od początku traktuje się je jak jeden spójny system, a nie dwa oddzielne światy.
