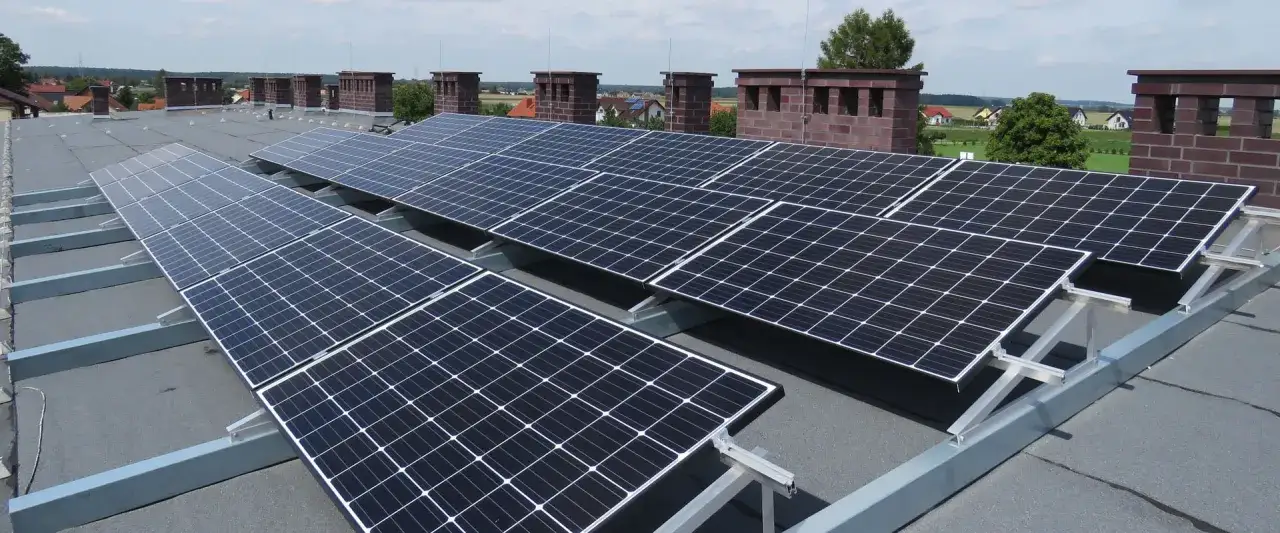

Fotowoltaika na płaskim dachu daje dużą swobodę projektową, ale też wymaga dokładniejszego podejścia niż montaż na połaci skośnej. W praktyce liczą się nie tylko same moduły, lecz przede wszystkim nośność stropu, wiatr, śnieg, sposób odprowadzania wody i to, czy cała instalacja nie naruszy hydroizolacji. Ten artykuł porządkuje najważniejsze typy rozwiązań, pokazuje ich zastosowanie i wyjaśnia, kiedy konstrukcja PV na dach płaski jest dobrym wyborem, a kiedy lepiej sięgnąć po lżejszy układ.
Najważniejsze informacje o montażu PV na dachu płaskim
- Na dachach płaskich najczęściej stosuje się systemy balastowe, aerodynamiczne, mechanicznie kotwione albo hybrydowe.
- Układ wschód-zachód zwykle lepiej wykorzystuje powierzchnię, a układ południowy częściej daje wyższy uzysk z jednego modułu.
- Kluczowe są: nośność dachu, strefa wiatrowa, obciążenie śniegiem i ochrona pokrycia dachowego.
- Typowe kąty montażu mieszczą się najczęściej w przedziale 10-15°, a przy niektórych projektach sięgają 20°.
- Im większy kąt i większe wymagania wiatrowe, tym zwykle większy balast, wyższy koszt i większe zapotrzebowanie na miejsce.
- Dobrze zaprojektowany system na dachu płaskim ma sens szczególnie na halach, magazynach i budynkach rolniczych, gdzie dach zastępuje grunt.
Czym różni się montaż na dachu płaskim od instalacji na dachu skośnym
Na dachu płaskim panele nie mają naturalnego spadku, więc trzeba im nadać odpowiedni kąt i jednocześnie zadbać o stabilność całego układu. Sama geometria dachu nie pomaga, więc projekt opiera się na konstrukcji wsporczej, a nie na prostym przykręceniu modułów do połaci. To właśnie dlatego w takich realizacjach najpierw patrzę na obciążenia i warunki techniczne, a dopiero później na wybór konkretnego modelu stelaża.
Różnica jest też praktyczna: dach płaski wymaga większej uwagi przy rozstawie rzędów, zacienieniu i wentylacji. Jeśli rzędy są zbyt gęsto ustawione, moduły będą się nawzajem zasłaniać, a jeśli kąt jest zbyt duży, rośnie wpływ wiatru i potrzeba dociążenia. W efekcie montaż na płaskim dachu jest mniej „uniwersalny” niż wiele osób zakłada, ale za to daje więcej możliwości ustawienia paneli pod konkretny cel energetyczny.
Warto też pamiętać, że na takim dachu liczy się nie tylko produkcja energii, ale również bezpieczeństwo pokrycia, odpływu wody i serwisu. To prowadzi bezpośrednio do pytania, jakie systemy montażowe realnie stosuje się w takich warunkach.
Jakie systemy montażowe stosuje się na dachach płaskich
Na dachu płaskim dominuje kilka rozwiązań, ale w praktyce o wyborze decydują trzy rzeczy: nośność dachu, odporność na wiatr i oczekiwana gęstość zabudowy. Ja zwykle zaczynam od pytania, czy inwestorowi zależy bardziej na maksymalnym uzysku z pojedynczego modułu, czy na upakowaniu większej liczby paneli na dostępnej powierzchni.
| System | Kiedy ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|
| Balastowy południowy | Gdy dach ma zapas nośności i liczy się uzysk z jednego modułu | Prosta logika montażu, brak ingerencji w pokrycie, dobry uzysk roczny | Większy balast, większe odstępy między rzędami, mniej paneli na tym samym dachu |
| Wschód-zachód | Gdy trzeba maksymalnie wykorzystać powierzchnię dachu | Lepsze zagęszczenie instalacji, równomierniejsza produkcja w ciągu dnia | Zwykle nieco niższy uzysk z pojedynczego modułu niż w układzie południowym |
| Mechanicznie kotwiony | Gdy balast byłby zbyt ciężki albo dach wymaga sztywniejszego mocowania | Mniejsza zależność od balastu, lepsza kontrola przy silnym wietrze | Trzeba bardzo dobrze rozwiązać kwestie uszczelnienia i ochrony hydroizolacji |
| Hybrydowy niskobalastowy | Gdy nośność dachu jest ograniczona, ale nadal chcemy montaż bezpieczny i trwały | Mniej obciążenia, często lepsza aerodynamika, sensowny kompromis między wagą a stabilnością | Zwykle wyższy koszt projektu i większa zależność od dokładnych obliczeń |
Jeśli dach ma ograniczony zapas nośności, zwykle bliżej mi do układu wschód-zachód albo do systemu niskobalastowego. Gdy konstrukcja budynku jest mocna, a celem jest wyższy uzysk z jednego modułu, układ południowy nadal ma bardzo mocne argumenty. Najsłabszym wyborem bywa natomiast „najtańszy” stelaż wybrany bez analizy wiatru i obciążeń, bo później koszt poprawki jest wielokrotnie większy od oszczędności.
Gdy typ systemu jest już znany, trzeba jeszcze dopasować kąt, orientację i rozstaw modułów. To właśnie te elementy decydują o tym, czy instalacja będzie działać wydajnie przez cały rok, czy tylko dobrze wyglądać na projekcie.
Jak dobrać kąt, orientację i rozstaw modułów
Na dachach płaskich najczęściej spotyka się kąty rzędu 10-15°, bo to rozsądny kompromis między produkcją energii, odpornością na wiatr i ilością potrzebnego balastu. Kąt 10° często sprawdza się jako rozwiązanie kompaktowe, 15° ułatwia samooczyszczanie modułów z części zabrudzeń i śniegu, a 20° stosuje się wtedy, gdy dach ma naprawdę dobrą nośność i jest dość miejsca na odpowiedni odstęp między rzędami.
Orientacja też nie jest neutralna. Układ południowy zwykle lepiej wykorzystuje potencjał pojedynczego modułu, ale potrzebuje większego rozstawu rzędów. Układ wschód-zachód pozwala natomiast zbliżyć moduły do siebie i uzyskać więcej mocy z tej samej połaci, co bywa szczególnie ważne na halach i magazynach. W budynkach z dużym zużyciem prądu w godzinach porannych i popołudniowych taki profil pracy jest po prostu praktyczniejszy.
Rozstaw modułów trzeba planować tak, by zimą nie powstawało wzajemne zacienianie, a latem był zapewniony przepływ powietrza pod panelami. Zbyt ciasny układ zmniejsza produkcję i utrudnia serwis, a zbyt luźny marnuje powierzchnię dachu. Właśnie tu najłatwiej rozpoznać dobrą projektową rękę: nie po liczbie paneli, tylko po tym, jak sensownie rozplanowano przestrzeń.
Następny krok jest jeszcze ważniejszy, bo nawet świetnie dobrany kąt nie uratuje instalacji, jeśli konstrukcja nie wytrzyma wiatru, śniegu i ciężaru całego układu.
Nośność, wiatr i hydroizolacja decydują o wszystkim
Na płaskim dachu obciążenie nie kończy się na masie samych modułów. Dochodzi konstrukcja nośna, balast, możliwe zaleganie śniegu, a przy wysokich budynkach także bardzo mocne oddziaływanie wiatru na krawędziach i w narożach. W praktyce całe rozwiązanie musi być projektowane jako jeden układ, a nie jako zbiór pojedynczych elementów kupionych z katalogu.
Przy niskich kątach balast na jeden moduł może mieścić się zwykle w przedziale 30-80 kg, ale to nie jest uniwersalna reguła, tylko punkt odniesienia. Większy kąt, wyższy budynek, silniejsza strefa wiatrowa albo trudniejsze pokrycie dachowe szybko podnoszą wymagania. Z mojej perspektywy największy błąd inwestora polega na założeniu, że „dach płaski = można wszystko dociążyć”. Tak nie działa ani fizyka, ani trwałość pokrycia.
Hydroizolacja zasługuje na osobną uwagę. Przy systemach balastowych pod podporami stosuje się warstwy ochronne, maty separacyjne lub przekładki, żeby nie punktowo niszczyć papy, membrany czy innego pokrycia. W systemach kotwionych dochodzi natomiast ryzyko nieszczelności, więc tu jakość uszczelnienia i wykonania ma większe znaczenie niż sam materiał konstrukcyjny.
Dobrze zaprojektowany montaż musi też uwzględniać strefy przy krawędziach dachu. To właśnie tam wiatr potrafi działać najmocniej, dlatego układ paneli nie powinien być rozrysowany „od ściany do ściany” bez marginesów technicznych. Ten etap zwykle przesądza o tym, czy instalacja będzie bezproblemowa, czy zacznie sprawiać kłopoty przy pierwszej silniejszej wichurze.
Jak wygląda montaż i gdzie inwestorzy popełniają najdroższe błędy
Proces montażu warto prowadzić metodycznie, bo na dachach płaskich każdy skrót kończy się później dodatkowym kosztem. Ja układałbym go tak:
- Najpierw wykonuje się oględziny dachu, pomiar nośności i ocenę stanu hydroizolacji.
- Później powstaje układ rozmieszczenia modułów z uwzględnieniem wiatru, śniegu i stref brzegowych.
- Następnie układa się warstwy ochronne, podpory i profile nośne.
- Dopiero potem montuje się balast albo kotwienie, zgodnie z projektem.
- Na końcu prowadzi się okablowanie, sprawdza połączenia i kontroluje stabilność całego układu.
Najczęstsze błędy widzę w pięciu miejscach: zbyt duży kąt bez miejsca na odstęp między rzędami, balast dobrany „na oko”, brak ochrony pokrycia dachowego, ignorowanie odpływów wody i ustawienie paneli zbyt blisko krawędzi. Często pojawia się też pokusa, by zamontować wszystko na starym, zmęczonym dachu i „po prostu liczyć, że wytrzyma”. To nie jest oszczędność, tylko odkładanie problemu na później.
Warto też pamiętać o dostępie serwisowym. Panele wymagają czasem przeglądu, czyszczenia lub wymiany pojedynczych elementów, więc instalacja nie powinna zamykać całej połaci bez przejścia technicznego. Dobrze zrobiony projekt zostawia miejsce nie tylko na pracę paneli, ale też na pracę ludzi, którzy do nich wrócą za kilka lat.
Kiedy projekt i montaż są przemyślane, można sensownie policzyć koszty i ocenić, czy taki układ rzeczywiście ma przewagę nad innymi rozwiązaniami.
Ile to kosztuje i kiedy taki układ naprawdę się opłaca
Orientacyjnie sam osprzęt i montaż konstrukcji na dachu płaskim bywają liczone w szerokim przedziale około 60-260 zł/m², a różnica wynika głównie z ilości balastu, liczby podpór i konieczności kotwienia. Prostsze układy są bliżej dolnej granicy, a systemy z wyższym kątem, dodatkowymi zabezpieczeniami aerodynamicznymi albo mocowaniem mechanicznym szybciej przesuwają się w górę widełek. To nadal tylko część kosztu całej instalacji, ale właśnie ta część najczęściej decyduje o tym, czy projekt będzie przewidywalny.
Opłacalność najlepiej widać tam, gdzie dach ma dużą, nieużywaną powierzchnię, a budynek zużywa energię na miejscu. Hala produkcyjna, magazyn, obiekt rolniczy czy centrum logistyczne zyskują podwójnie: nie zajmują gruntu i jednocześnie produkują energię blisko miejsca zużycia. Z punktu widzenia ekologii to szczególnie rozsądne, bo wykorzystujesz istniejącą infrastrukturę zamiast zabierać kolejną działkę pod instalację naziemną.
Najbardziej kosztotwórcze są zwykle trzy decyzje: zbyt ambitny kąt, słaba nośność dachu i próba „uratowania” projektu za pomocą nadmiarowego balastu. W dobrze przygotowanej inwestycji lepiej działa prostszy układ, ale dopasowany do budynku, niż efektowny system, który po pierwszej zimie wymaga korekty. To właśnie tu projekt techniczny ma większą wartość niż katalogowa obietnica szybkiego montażu.
Żeby nie przepłacić na starcie, warto jeszcze przed zamówieniem konstrukcji sprawdzić kilka rzeczy, które najczęściej umykają inwestorom.Co sprawdzić przed zamówieniem projektu na swoim dachu
- Stan pokrycia dachowego i to, czy nadaje się do wieloletniego obciążenia.
- Rzeczywistą nośność konstrukcji, a nie tylko deklarację „dach wytrzyma”.
- Strefy wiatrowe, narożne i brzegowe, bo tam układ zwykle wymaga dodatkowej ostrożności.
- Obciążenie śniegiem i to, czy rozstaw rzędów nie spowoduje zalegania śniegu między modułami.
- Miejsce na przejścia serwisowe, odpływy wody i przyszłą konserwację.
- To, czy lepszy będzie układ południowy, wschód-zachód czy lekka konstrukcja hybrydowa.
Jeśli potraktujesz te punkty jako listę kontrolną, łatwiej odróżnisz dobry projekt od ładnej, ale ryzykownej koncepcji. I właśnie o to chodzi w praktycznym podejściu do fotowoltaiki na dachach płaskich: nie o sam stelaż, tylko o całą konstrukcję, która ma bezpiecznie pracować przez lata. Dobrze dobrana konstrukcja PV na dach płaski nie jest sztuką wyboru jednego produktu, lecz dopasowaniem całego układu do budynku, wiatru i sposobu korzystania z energii.
